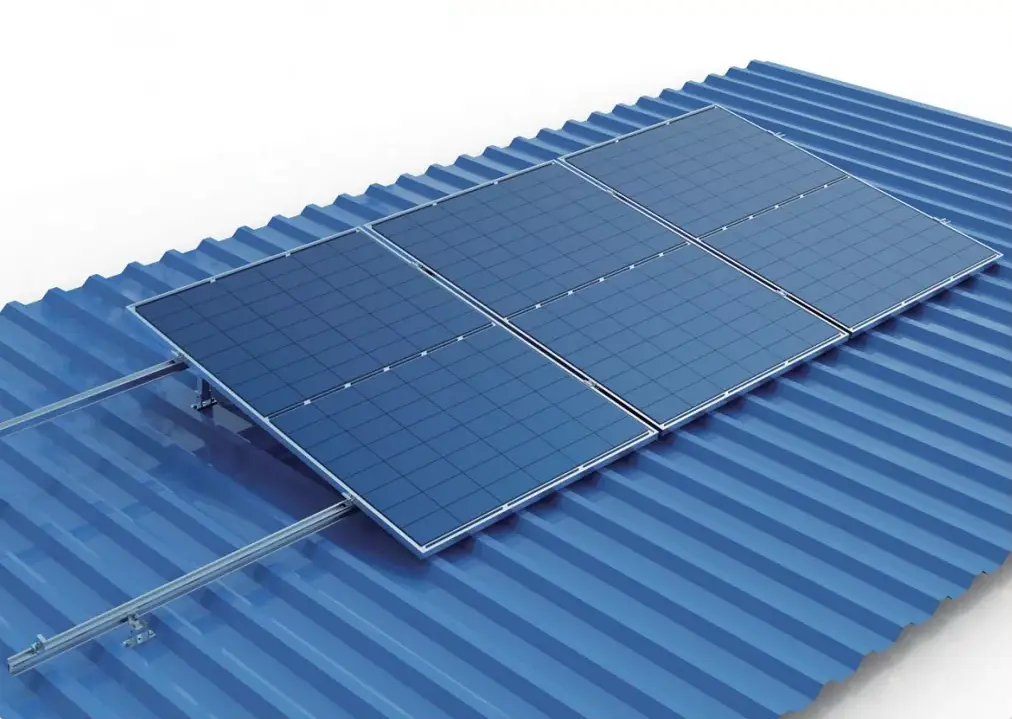

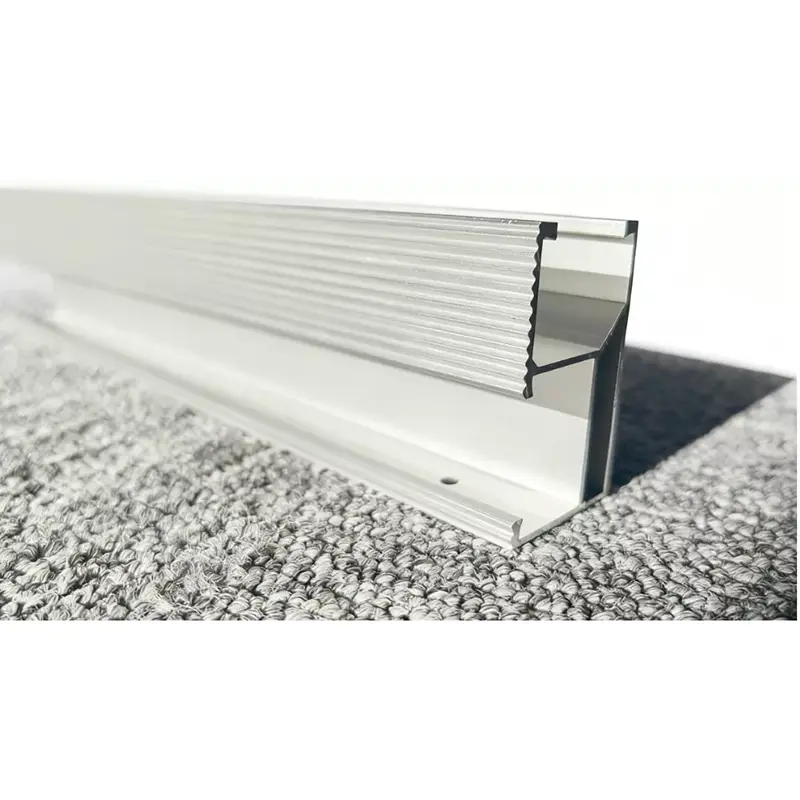

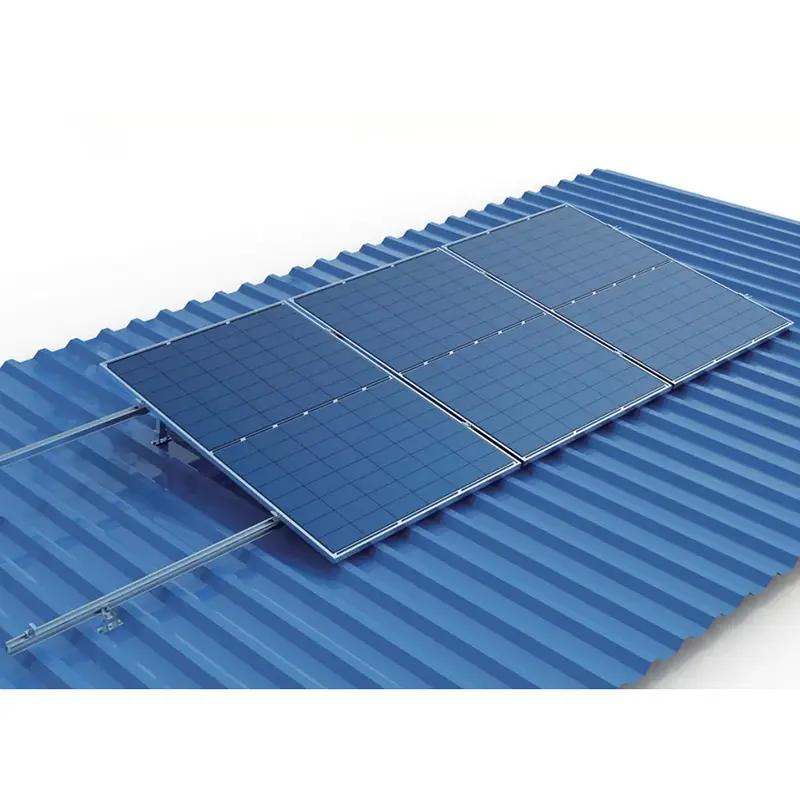

Alüminyum Güneş Paneli Montaj Rayları
Alüminyum Güneş Paneli Montaj Rayları, tüm güneş enerjisi montaj yapısının önemli parçalarından biridir. 25 yıldan fazla dayanıklı, eloksal yüzey işlemine sahip alüminyum 6005-T5 malzemelerden yapılmıştır.
Marka Adı:Üst çit güneş enerjisi Ürün Malzemesi:Alüminyum 6005-T5, 6063-T6 Ürün Fonksiyonu:Güneş montaj desteği Hizmet Ömrü:≥ 20 yıl
Marka Adı:Üst çit güneş enerjisi Ürün Malzemesi:Alüminyum 6005-T5, 6063-T6 Ürün Fonksiyonu:Güneş montaj desteği Hizmet Ömrü:≥ 20 yıl
TF-RL-B48 Alüminyum Güneş Paneli Montaj Rayları çatılar için tasarlanmıştır. Genellikle yüksek yapı mukavemeti gereksiniminin olduğu yerlerde kurulum için kullanılırlar. Ray profil tasarımları piyasadaki sıradan tavan raylarına göre daha sağlam ve kalın olup, maksimum 60 m/s'ye kadar kuvvetli rüzgar hızına sahip bazı projelerde uygulanabilmektedir.
VERİ SAYFASI
|
Muayene Öğesi Kategorisi |
Muayene Öğesi |
Standart Gereksinimi (ASTM B221) |
|
Kimyasal Bileşim (%) |
Silikon (Si) |
0,40 - 0,80 |
|
Demir (Fe) |
≤ 0,70 |
|
|
Bakır (Cu) |
≤ 0,10 |
|
|
Manganez (Mn) |
0,30 - 0,60 |
|
|
Magnezyum (Mg) |
0,40 - 0,60 |
|
|
Krom (Cr) |
≤ 0,10 |
|
|
Çinko (Zn) |
≤ 0,25 |
|
|
Titanyum (Ti) |
≤ 0,10 |
|
|
Diğer Unsurlar (Her Biri) |
≤ 0,05 |
|
|
Diğer Unsurlar (Toplam) |
≤ 0,15 |
|
|
Alüminyum (Al) |
Kalan |
|
|
Mekanik Özellikler |
Çekme Dayanımı (σb) |
≥ 230 MPa |
|
Akma Dayanımı (σ0,2) |
≥ 170 MPa |
|
|
Uzama (δ5) |
≥ %8 |
|
|
Brinell Sertliği (HB) |
≥ 65 |
|
|
Kesme Dayanımı |
≥ 140 MPa |

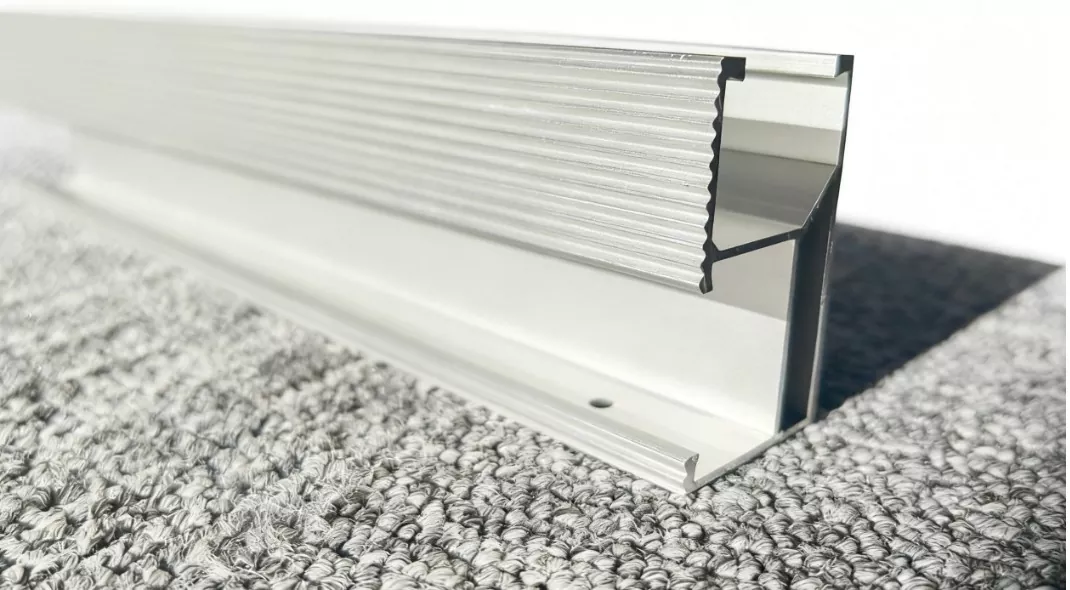

TF-RL-B48 PV Rayları özel tasarımı nedeniyle popülerdi; profilin arkasındaki yuva ile tasarlanmıştı, böylece ray konektörü Rayın arkasına monte edilebilir, bu L ayakların veya Kiremit Çatı Kancasının kurulumunu etkilemez.
Bu şekilde kurulum ekibinin Parazit sorunu konusunda endişelenmesine gerek kalmaz ve kurulum süresinden tasarruf sağlanır.
Alüminyum güneş paneli montaj raylarımızın eloksal katman kalınlığı, iyi görünüm ve güçlü korozyon direnci ile 10μm'den fazladır. Bu da onları çeşitli iklimlerde dış mekan kullanımına uygun hale getirir. (Eloksal katmanı için farklı gereksinimler de özelleştirilebilir)
Alüminyum güneş montaj raylarının ağırlığı hafiftir, kullanımı ve kurulumu kolaydır, bu da işçilik maliyetinden tasarruf sağlar ve esnek kurulumu destekler.
Tavan rayının ön tarafında, Tavan kancası veya L Ayak aksesuarlarının stabilitesini arttırarak onunla mükemmel uyum sağlayabilecek şeritler bulunur.
Metal çatı için montaj yapısı şunları içerir: L ayak, Solar Ray, Uç Kelepçe, Orta Kelepçe, vb.
Gümüş ve Siyah renkleri mevcuttur ve uzunluk proje talebine göre özelleştirilebilir.
Her bir öğenin miktarı gereksinimlere göre ayarlanabilir

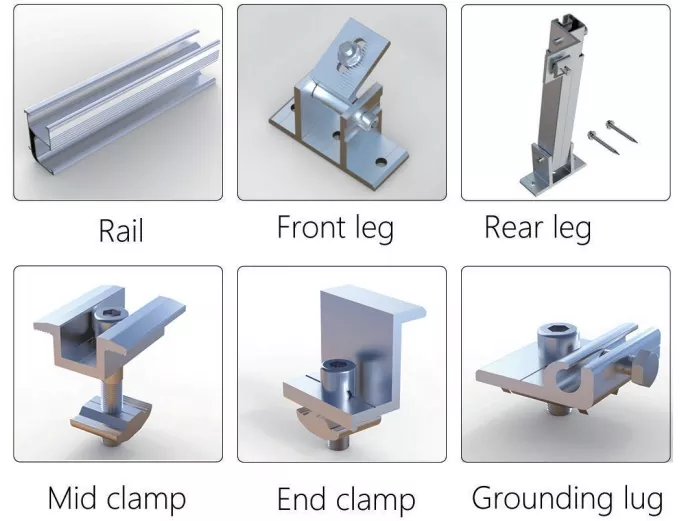

Bu güneş enerjisi raf sisteminin komple montaj kitleri nelerdir?
Kitlerin tamamı esas olarak raylar, ön bacak, arka bacak ve Orta kelepçe, Uç kelepçe ve topraklama pabucu vb. kelepçeleri içerir.
Çatıya raylar nasıl takılır?
1. Alüminyum Güneş Paneli Montaj Raylarının miktarını kontrol etmek için çatı boyutunu ölçün.

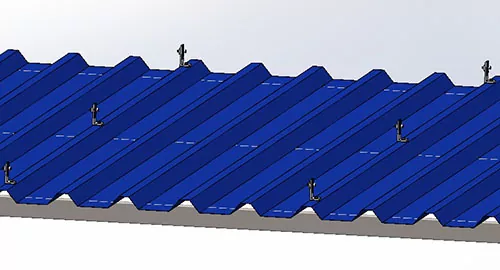

2. Ray destek tabanını takın. Örneğin, L Ayak çözüm tipinin altında, L ayak kitlerinin ilk olarak konumsal çatıya monte edilmesi.

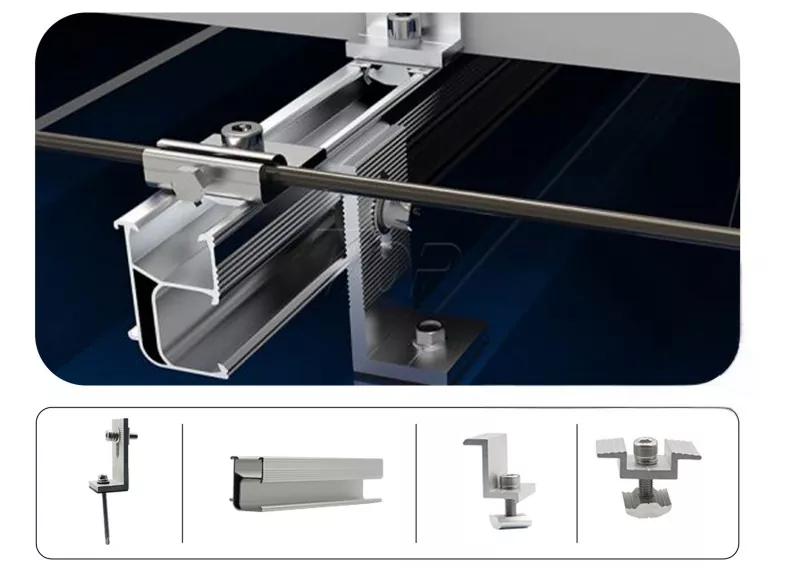

3. Aynı çizgideki L ayakları arasında kayan raylar, L ayaklarındaki T yuvalı cıvatayla sabitlenir. Raylar aşağıdaki şekillerdeki gibi ray konnektörleri ile bağlanacaktır.
|
|
|
|
|

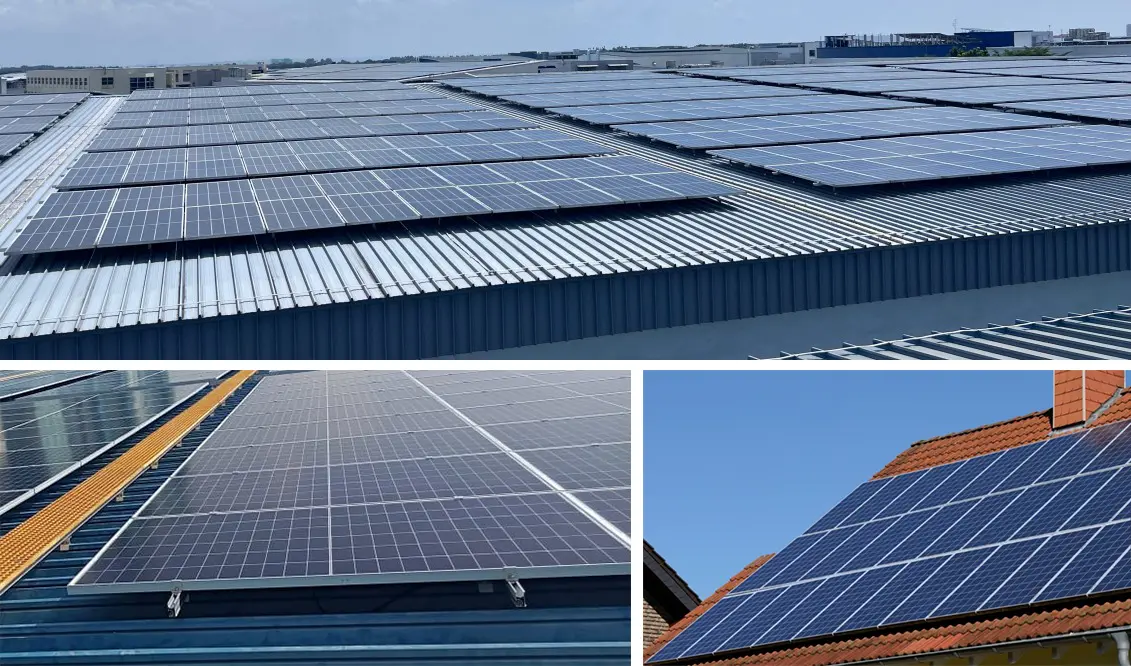

Proje Örneği
