Güneş Paneli Montaj Rayları Üretici ve Tedarikçi
Xiamen Topfencesolar markasıGüneş Paneli Montaj RaylarıÇatı güneş enerjisi sistemleri için kullanılanlar, güneş panellerinin montajı için optimize edilmiş yüksek seviyeli Alüminyum malzemedir.

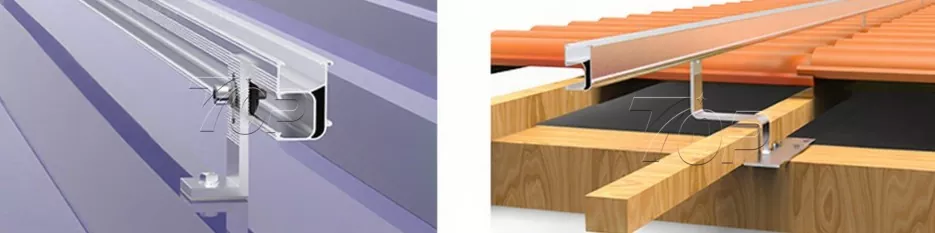

Çatı tipi güneş rayları:
Alüminyum 6005-T5/T6, yüksek mukavemet, mükemmel korozyon direnci ve son derece hafiflik özelliklerine sahiptir ve çatı sistemi rafları için en uygun malzemedir.
TF-RL serisi B46 rayı | Uzunluk 4000mm, 4200mm, 4500mm, 4800mm vb.
Normal boyut: 27,3*48,3*4500 mm
Yüzey işleme: ≥10μm

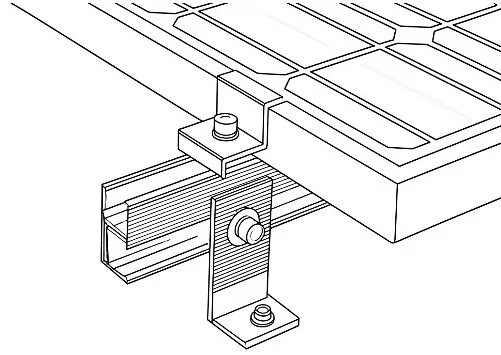

Raylar montaj kitleri
Yapı tasarım detayları: Örneğin en popüler modellerden biri olan TF-RL-B46'yı ele alalım.
Yapı boyutları:
|
Yapının Kesit Geometri Parametreleri |
|||||||
|
(1) Ray: |
B46 |
Malzeme: |
AL6005-T6 |
||||
|
σs= 250 |
N/mm2 |
E=70000 |
N/mm2 |
||||
|
Bölüm Geometri Parametreleri |
|||||||
|
bir(mm2) |
197.0 |
İp(mm4) |
64335.0 |
||||
|
Ix(mm4) |
43678.0 |
Iy(mm4) |
20657.0 |
||||
|
Zxup(mm3) |
1804.0 |
Zyleft(mm3) |
1703.0 |
||||
|
Zydown(mm3) |
2004.0 |
Zyright(mm3) |
1306.0 |
||||
Ağırlık /Metre = Yoğunluk ρ(kg/m³) × Kesit Alanı A(m2) × g(N/kg)
=2710 x 0,00019696 x 9,8
=5,23 N/m
B46 alüminyum rayın Kimyasal Bileşim Analizi:
(Test Yöntemi: GB/T3190-2008,OES)
|
AL6005-T6'nın Kimyasal Elementleri |
|||
|
Öğe |
6005 Yönetmeliği |
Antai Alüminyum Ürünleri (AT6006 -T6) |
Çözüm |
|
Si |
0.6－0.9 |
0.62 |
Geçmek |
|
Fe |
≤0,35 |
0.13 |
Geçmek |
|
Cu |
≤0,10 |
<0,001 |
Geçmek |
|
Mn |
≤0,10 |
0.003 |
Geçmek |
|
Mg |
0.40-0.60 |
0.56 |
Geçmek |
|
CR |
≤0,35 |
0.001 |
Geçmek |
|
Zn |
≤0,10 |
0.01 |
Geçmek |
|
Ti |
≤0,10 |
0.014 |
Geçmek |
|
Al |
marj |
marj |
Geçmek |
Çekme Testi:
Test Yöntemi: JIS Z 2241-2011
AL6005-T6'nın Mekanik Özellikleri
|
Test öğesi |
Numune türü |
Çekme mukavemeti (Rm)(Mpa） |
Kanıt dayanımı(R0 .2) (Mpa) |
Kırılma sonrası uzama (A50mm)(%) |
|
Sonuç |
No.13B |
295 |
263 |
10 |
Ray yapısı montaj kiti aksesuarları:
|
|
|
|
|
|
İki Konu Cıvata |
Çatı Kancaları |
L-ayak Kiti |
Orta Kelepçe 1 |
|
|
|
|
|
|
Orta Kelepçe 2 |
Uç Kelepçesi 2 |
İletken levha |
Daha fazla ray uygulaması
- View as
Alüminyum Güneş Paneli Montaj Ray Braketleri
B45 raylarını desteklemek için kirişe monte edilmiş çatı kancaları kullanılarak Çin'den Xiamen Topfencesolar tarafından üretilen alüminyum güneş paneli montaj rayı braketleri. Güneş panellerini yatay veya dikey yönde düzenlemek için ray parçalarını tek bir uzun rayda sıra sıra bağlayan ray konnektörleri. Yüksek güvenilirlik performansı Avrupa, Asya ve Amerika pazarları tarafından sıcak bir şekilde karşılanmaktadır.
Marka Adı:Üst çit güneş enerjisi
Ürün Malzemesi:Alüminyum
Ürün Fonksiyonu:Güneş paneli montajı için raylar
Hizmet Ömrü:≥25 yıl
Marka Adı:Üst çit güneş enerjisi
Ürün Malzemesi:Alüminyum
Ürün Fonksiyonu:Güneş paneli montajı için raylar
Hizmet Ömrü:≥25 yıl
Solar Rack Çatı Montaj Rayı
Güneş enerjisi montaj yapıları için güvenilir bir tedarikçi olan Xiamen Topfencesolar Co., Ltd, konut çatılarından ticari PV tesislerine kadar çeşitli pazar taleplerini karşılamak için yüksek performanslı Solar raf çatı montaj rayı tasarlamaya ve üretmeye kendini adamıştır. Hem teknik performans hem de maliyet verimliliği sağlayan ürünler tasarlıyoruz.
Marka Adı:Üst çit güneş enerjisi
Ürün Malzemesi:AL6005-T5/ AL6063-T6
Ürün Fonksiyonu:Çatı Üstü Montaj
Hizmet Ömrü:20 yıldan fazla
Güneş Paneli Rayları
Güneş Paneli Rayları, güneş enerjisi çatı montaj sistemi için istikrarlı destek sağlar ve çeşitli durumlara uyum sağlayabilir. Xiamen Topfencesolar, müşterilere güneş enerjisi projelerinde yardımcı olmak için güneş paneli raylarına özelleştirilmiş hizmet sunduğumuz profesyonel bir üreticidir. Numuneler farklı boyut ve miktar için mevcuttur.
Marka Adı:Üst çit güneş enerjisi
Ürün Malzemesi:Alüminyum Al6005-T5 / T6
Ürün Fonksiyonu:Metal çatı güneş enerjisi montajı
Hizmet Ömrü:20 yıl
Metal Çatı Güneş Paneli Montajı için Mini Ray
Çin'de profesyonel bir üretici ve tedarikçi olarak, Xiamen Topfencesolar tarafından üretilen Metal Çatı Güneş Paneli Montajı için Mini Ray, dayanıklı ve hafif karakteristik, güneş paneli montajınız için% 20-30 daha düşük maliyet azaltabilir. Alüminyum yüzey anodizasyonu ≥ 10μm işleniyor, 25 yıldan fazla hizmet vererek UV koruması ve korozyon direnci için büyük çaba harcıyor. Bu raysız çözüm memnuniyetle karşılandı ve konut, ticari ve endüstriyel güneş enerjisi sistemlerinde kullanıldı.
Marka Adı:Üst çit güneş enerjisi
Ürün Malzemesi:Al6005-T5
Ürün Fonksiyonu:Çatıya veya zemine güneş paneli yüklemek için
Hizmet Ömrü:≥25 yıl
Marka Adı:Üst çit güneş enerjisi
Ürün Malzemesi:Al6005-T5
Ürün Fonksiyonu:Çatıya veya zemine güneş paneli yüklemek için
Hizmet Ömrü:≥25 yıl
Güneş Paneli Tavan Rafı Montajı
Topfencesolar, Çin merkezli bir fabrikada güneş paneli tavan rafı montajı üretimine öncülük ediyor. Ray, bir fotovoltaik sistemin temel kurulum braketleridir. Ray montajı ile güneş panellerini çeşitli çatılara güvenli bir şekilde sabitleyebilir. Beton, metal ve kiremit çatılar gibi. Hafif raylar alüminyum alaşımdan yapılmış olup mükemmel korozyon direncine sahiptir ve kurulumu kolaydır.
Alüminyum Güneş Paneli Montaj Rayları
Alüminyum Güneş Paneli Montaj Rayları, tüm güneş enerjisi montaj yapısının önemli parçalarından biridir. 25 yıldan fazla dayanıklı, eloksal yüzey işlemine sahip alüminyum 6005-T5 malzemelerden yapılmıştır.
Marka Adı:Üst çit güneş enerjisi Ürün Malzemesi:Alüminyum 6005-T5, 6063-T6 Ürün Fonksiyonu:Güneş montaj desteği Hizmet Ömrü:≥ 20 yıl
Marka Adı:Üst çit güneş enerjisi Ürün Malzemesi:Alüminyum 6005-T5, 6063-T6 Ürün Fonksiyonu:Güneş montaj desteği Hizmet Ömrü:≥ 20 yıl
Çin'de güvenilir bir Güneş Paneli Montaj Rayları üretici ve tedarikçi olarak fabrikamız bulunmaktadır. Özelleştirilmiş ürünlerin fiyat listesini almak için lütfen bizimle iletişime geçin.
