Yüksek Kaliteli ve Dayanıklı Güneş Paneli Çatı Montaj Parçaları Tedarikçisi
Topfencesolar, güneş paneli çatı montaj sistemlerinin Ar-Ge ve tasarımında lider konumdadır. Profesyonel olarak tek elden güneş enerjisi çözümleri sunuyoruz. Sistemlerimiz şunları içerir:Düz Çatı Güneş Paneli Montajı, Metal çatı montaj sistemi, Zemin güneş enerjisi montaj sistemi, otopark güneş enerjisi sistemi, BIPV güneş enerjisi çatı sistemi ve agrivoltaik güneş sistemi.
Mevcut binaların çatılarına doğrudan güneş enerjisi santrali kurulması, ilave arazi işgal edilmesine gerek yoktur. Günümüzde popüler bir kentsel enerji dönüşümü çözümüdür. Çatı güneş enerjisi sistemi, güneş enerjisi yapılarını ve çatıyı tam ve entegre bir yapı olarak iyi bir şekilde birleştirir.
Güneş panelleri ile ne tür çatılar kurulabilir?
Çatı kategorisi:
|
Kiremit Çatı |
Metal Çatı |
Asfalt Çatı |
Beton Çatı |
|
|
|
|
|
Dik kenet çatı, oluklu levha vb. gibi metal çatılar.
Ahşap kirişli eğimli kiremit çatı tabanı
Eğimli veya düz asfalt çatı
Çimento tipi beton çatı
Daha fazla kategori…
1. Metal çatı için çatı boyutunu ölçün. Sistem aşağıdaki gibi mevcut çatı ölçü detaylarınıza göre tasarlanmıştır.
2. Topfencesolar mühendis ekibi buna göre çatılar için en iyi çözümü eşleştirecektir.

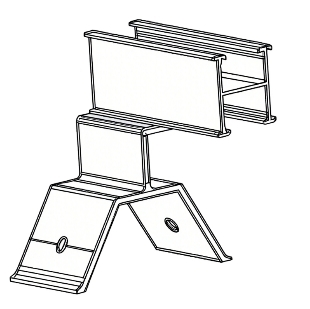

A. H rayları optimize edilmiş sistemli çatı kelepçelerini seçen metal çatı, kolay ve hızlı kurulum.

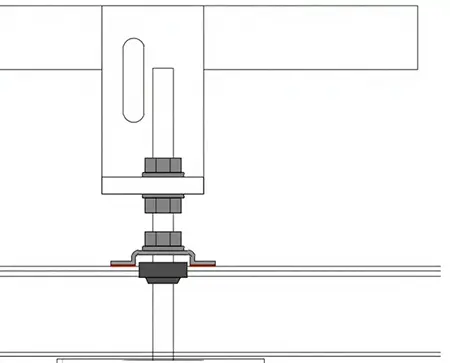

B. Oluklu metal çatı için cıvata sistemli L ayaklar.

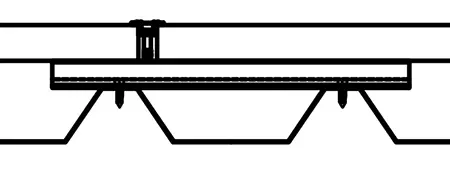

C. Mini Ray sistemi, yükleme ağırlığını en küçük hale getirecek şekilde yapıyı optimize etti.

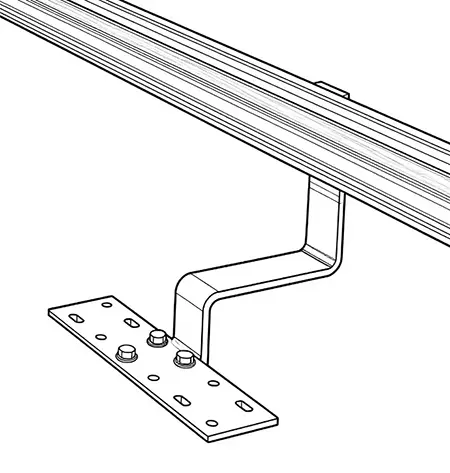

D. Kiremit çatılarda çatı kancası/çift başlı cıvata + ray sistemi kullanmayı tercih edebiliriz.

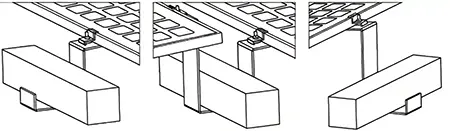

e. Düz çatıda çoğunlukla balast sistemi veya tripod tasarımı uygulandı.

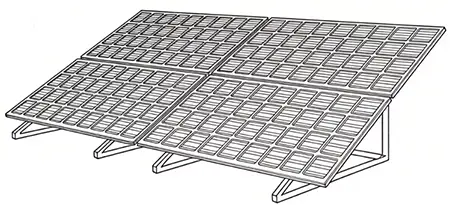

F. Tripod yapısı, düz veya eğimli çatılarda daha iyi güneş enerjisi üretimi için farklı açıları ve yüksek kişiselleştirmeyi karşılayabilir.
Daha fazla Çözüm lütfenbize UlaşınÇatınızla ilgili çözümler sunacağız.
Çatı Montaj Yapısı tasarım faktörleri:
Tasarım Yükü
|
Öğeler |
Parametre (bilgi örneğinin altında) |
|
Panel Boyutu |
2278*1134*30 |
|
Panel Ağırlığı |
30kg |
|
Panelin Yönü |
Dikey veya Yatay |
|
Panel Adeti / Set Başına |
1 × 2 = 2 adet |
|
Eğim Açısı |
11° |
|
Bölgesel Rüzgar Hızı |
72 m/s (3sn rüzgar hızı) |
|
Zemin Kar Yükleri |
0 Kpa |
|
Arazi Kategorisi |
3 |
|
Maksimum Yükseklik |
10 m |
|
Kurulum Sitesi |
Çatı katı |
|
Bölgeler |
C |
|
Tasarım Standardı |
AS/NZS 1170 (örnek) |
|

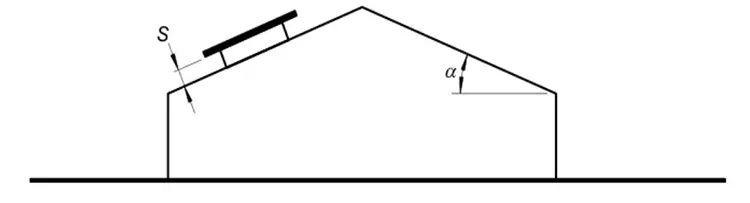

α= 11° ise |
|
|
|
Ne zaman, |
θ = °, pozitif |
= 0,600 |
|
Ne zaman, |
θ = 0 °,negatif |
= -1.400 |

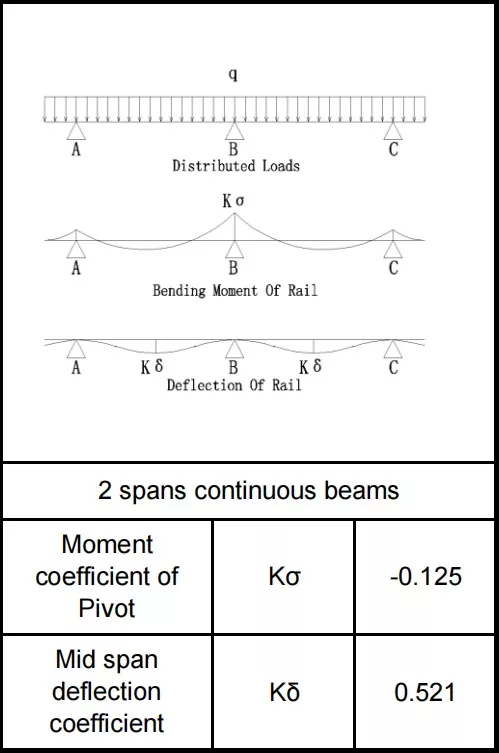

Yapının Gerilme Hesabı
Tek raylı yük genişliği kroki haritası
Açıklık L=1.050m
Konsol Ls=0,200m
Aralık sayısı n=2
Eğim açısı θ=11°
Ray yüklü genişlik B=0,759m
Yük Kombinasyonları
|
Rayın Yük Kombinasyonları |
|||
|
|
X Asix -Qx(N/m) |
Y Asix-Qy(N/m) |
|
|
Yük |
Sabit Yük-G |
17.49 |
89.97 |
|
Aşağı Rüzgar Yükü-W1 |
0 |
718.39 |
|
|
Yukarı Rüzgar Yükü-W2 |
0 |
-1676.24 |
|
|
Kar Yükü-S |
0.00 |
0.00 |
|
|
Yük Kombinasyonları |
1.35G |
23.61 |
121.46 |
|
1.2G+0.6S |
20.99 |
107.96 |
|
|
1.2G+W1 |
20.99 |
826.35 |
|
|
0.9G+W2 |
15.74 |
-1595.27 |
|
|
|
|
|
|
Uzun süreli kullanım yapısını desteklemek için güvenli sayım durumları altında güvenli güvenlikli çatı güneş paneli yapı tasarımı yapılmalıdır.
Yapımızın hizmet ömrü ≥ 25 yıldır
Garanti 10 yıldır.
- View as
Solar Üçgen Balast Düz Çatı Montaj Sistemi
Profesyonel üretici olarak size yüksek kaliteli Güneş Üçgen Balast Düz Çatı Montaj Sistemi sunmak istiyoruz. Düz Çatı Montaj Sistemi, nüfuz etmeyen tasarıma sahip çeşitli düz çatı güneş paneli kurulumu için tasarlanmıştır. Topfencesolar tarafından tasarlanan bu balast emniyetli sistem, çatıya nüfuz etme ihtiyacını ortadan kaldırır ve çatıdan su sızıntısı riskini ortadan kaldırır. Avrupa, Kuzey Amerika, MENA ve APAC bölgelerinde kanıtlanmış ve yaygın olarak kullanılan ticari ve endüstriyel düz çatı uygulamaları için ideal çözümdür. .
Marka:Üst çit güneş enerjisi
Ürün Malzemesi:Al6005-T5
Ürün Fonksiyonu:Çatı güneş enerjisi için balast modeli kurulumu
Servis Ömrü:≥25 yıl
Balastlı Düz Çatı Solar Montaj Sistemi
Profesyonel üretici olarak Topfencesolar'ın Balast Düz Çatı Güneş Enerjili Montaj Sistemi, bina yönetmeliklerinize uygun olarak yüksek rüzgar hızı ve yoğun kar dikkate alınarak tasarlanmıştır.
Üst çit güneş enerjisi Mühendis ekibi, hassas yapı yükleme hesaplaması ile çatı yapınıza göre ideal balast sistemini üzerinde çalışıyor. Düz çatınız için eksiksiz bir güvenlik çözümü sunmak amacıyla rüzgar yükü, kar yükü hesaplamaları ve ölü yük ile simüle edilen güçlendirilmiş balast yapısını sunuyoruz.
Marka Adı:Üst çit güneş enerjisi
Ürün malzemesi:Alüminyum
Ürün fonksiyonu:Balast destek sistemi
Servis ömrü:≥25 yıl
Üst çit güneş enerjisi Mühendis ekibi, hassas yapı yükleme hesaplaması ile çatı yapınıza göre ideal balast sistemini üzerinde çalışıyor. Düz çatınız için eksiksiz bir güvenlik çözümü sunmak amacıyla rüzgar yükü, kar yükü hesaplamaları ve ölü yük ile simüle edilen güçlendirilmiş balast yapısını sunuyoruz.
Marka Adı:Üst çit güneş enerjisi
Ürün malzemesi:Alüminyum
Ürün fonksiyonu:Balast destek sistemi
Servis ömrü:≥25 yıl
Düz Çatı Solar Montaj Kitleri Sistemi
Xiamen Topfencesolar, Çin'deki güneş enerjisi montaj ürünleri alanında lider üreticilerden biridir; yüksek kaliteli Düz Çatı Güneş Enerjisi Montaj Kitleri Sistemi tedarik ediyoruz. Müşterilerin taleplerine göre profesyonel tasarım ve OEM hizmeti sağlanabilir.
Marka Adı:Üst çit güneş enerjisi
Ürün Malzemesi:Alüminyum Al 6005-T5/ T6, Sıcak Daldırma Galvanizli Çelik
Ürün Fonksiyonu:Metal çatı güneş enerjisi montajı
Servis Ömrü:≥25 yıl
Solar Balast Montaj Sistemi
Profesyonel üretici olarak Topfencesolar tarafından üretilen nüfuz etmeyen Güneş Enerjisi Balast Montaj Sistemi, çatılara monte edilen güneş panelleri için sağlam ve delme gerektirmeyen bir çözüm sunar. Güneş panellerini sabitlemek için beton levhalar veya balast tepsileri gibi ağırlıklı esaslı beton bloklar üzerine cevap verir. Beton çatılara nüfuz etmek için genleşme ankraj cıvatalarını kullanmaya gerek yoktur. Basitleştirilmiş çözüm çatı bütünlüğünü korur, kurulum süresini azaltır ve su sızıntısı riskini ortadan kaldırır. Güneş panelleri için ucuz, kolay ve hızlı kurulum.
Marka Adı:Üst çit güneş enerjisi
Ürün Malzemesi:Sıcak daldırma galvanizli Q235 Çelik
Ürün Fonksiyonu:Metal çatı güneş enerjisi montajı
Modül Yönü:Yatay veya Dikey
Marka Adı:Üst çit güneş enerjisi
Ürün Malzemesi:Sıcak daldırma galvanizli Q235 Çelik
Ürün Fonksiyonu:Metal çatı güneş enerjisi montajı
Modül Yönü:Yatay veya Dikey
Kiremit Çatı Kanca Montaj Sistemi
Çin'den üretilen Topfencesolar marka Kiremit Çatı Kanca Montaj Sistemi, kiremit çatı kancalarına ve alüminyum raylara kelepçelerle monte edilerek eğimli kiremit çatı üzerindeki güneş panellerini desteklemek için kolay ve hızlı bir kurulum çözümüdür. Yerinde kaynak yapılmasına gerek yoktur ve çatı yapısına zarar gelmez.
Marka Adı:Üst çit güneş enerjisi
Ürün Malzemesi:SUS304 çelik
Ürün Fonksiyonu:Konut, ticari veya endüstriyel kiremit çatılar
Servis Ömrü:20 yıl
Marka Adı:Üst çit güneş enerjisi
Ürün Malzemesi:SUS304 çelik
Ürün Fonksiyonu:Konut, ticari veya endüstriyel kiremit çatılar
Servis Ömrü:20 yıl
Kiremit Çatı Solar Montajı
Profesyonel üretici olarak Topfencesolar, kiremit çatı için Kiremit Çatı Solar Montaj sisteminin Ar-Ge ve üretiminde uzmanlaşmıştır. Hafif, korozyona dayanıklı ve kolay kurulumlu gelişmiş alüminyum malzeme. Alüminyum kancalar kiremit çatıyı (wanzheng) ve güvenliği güvenli bir şekilde koruyabilir. Bu uygulama pazarı Almanya, İspanya, İtalya, Hollanda vb. gibi Avrupa'yı ve Endonezya, Tayland, Vietnam vb. gibi Asya ülkelerini kapsamaktadır.
Ürün Markası:Üst çit güneş enerjisi
Ürün Malzemesi:Yüksek dereceli alüminyum
Ürün Fonksiyonu:Tavan kancası rayları monte eder ve güneş panellerini destekler
Hizmet Ömrü:≥25 yıl
Ürün Markası:Üst çit güneş enerjisi
Ürün Malzemesi:Yüksek dereceli alüminyum
Ürün Fonksiyonu:Tavan kancası rayları monte eder ve güneş panellerini destekler
Hizmet Ömrü:≥25 yıl
Çin'de güvenilir bir Güneş Paneli Çatı Montaj Parçaları üretici ve tedarikçi olarak fabrikamız bulunmaktadır. Özelleştirilmiş ürünlerin fiyat listesini almak için lütfen bizimle iletişime geçin.
