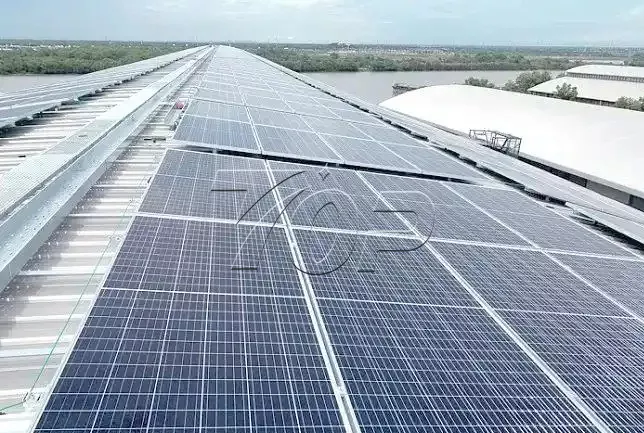

Alüminyum Kablo Kanalı

Profesyonel bir Alüminyum Kablo Kanalı üreticisi bulmak veya kapsamlı çözümlerle yeni bir güneş enerjisi projesine başlamak istiyorsanız Topfencesolar ile iletişime geçebilir ve uzun vadeli ortağınız olmamıza izin verebilirsiniz!

Kablo yönetimi genellikle sistemin uzun ömürlülüğü açısından kritik öneme sahiptir. Güneş kabloları yüksek voltajlı DC akımı taşır ve onlarca yıl boyunca aşırı hava koşullarına maruz kalır.

Kabloların çatı yüzeyinde bırakılması güvenlik tehlikesi oluşturur. Topfencesolar markalı Solar Alüminyum Kablo Kanalı, solar kablo kablolaması için özel bir otoyol sunar.

Fiziksel Koruma:Tepsi keskin çatı kenarlarından kaynaklanan hasarları önler, güneş enerjisi sisteminin güvenli bir şekilde çalışmasını sağlar.

Isı dağılımı:Kablolar için iyi havalandırma sağlayan delikli tasarımlı kablo kanalları. Bu özel tasarım, direnci ve ısı birikimini etkili bir şekilde azaltabilir.

Solar Kablo Özelliklerine Göre Tasarlandı

Solar PV kabloları çift yalıtımlı ve daha kalın olmasıyla benzersizdir. Bükülme yarıçaplarına ve ağırlıklarına saygı duyan bir destek sistemine ihtiyaç duyarlar.

Kablo kanallarının malzemesini ifade eden, ağır bir soğutucu görevi gören galvanizli çeliktir. Alüminyum, güneş enerjisi için en ideal malzemedir.

Korozyona Dirençli: Doğal olarak dış mekanlarda kullanım için mükemmel olan koruyucu bir oksit tabakası oluşturur.

Hafiflik: Çatı yapınızdaki statik yükü azaltır.

Manyetik Olmayan: Yüksek akım uygulamalarında manyetik indüksiyondan kaynaklanan güç kaybını en aza indirir.

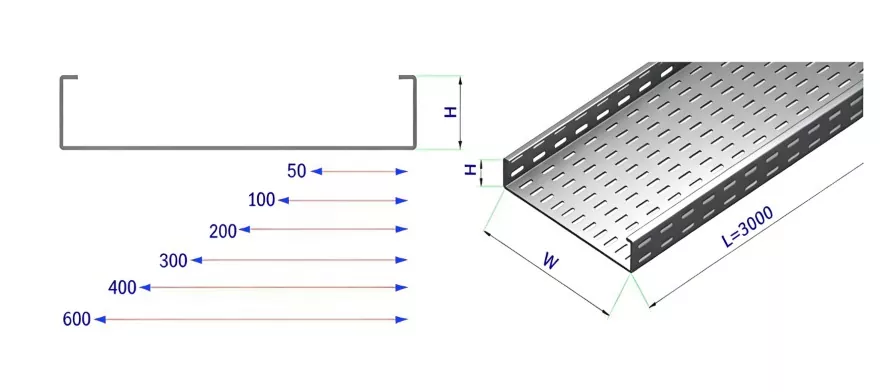

Mevcut Kablo Kanalı Çeşitleri

Özel kurulum ortamınıza uyacak üç farklı konfigürasyon sunuyoruz:

1. Merdiven Tipi Kablo Kanalı

Uzun mesafeli çalışmalar ve ağır besleyici kablolar için idealdir.

Özellik: Açık basamaklar, yüksek ampli kabloları soğutmak için maksimum hava akışı sağlar.

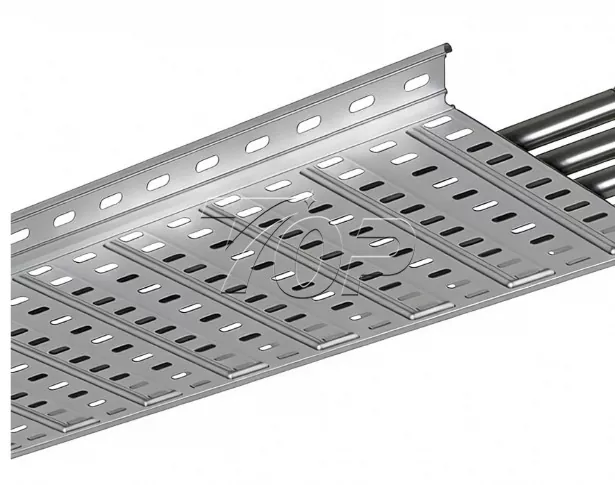

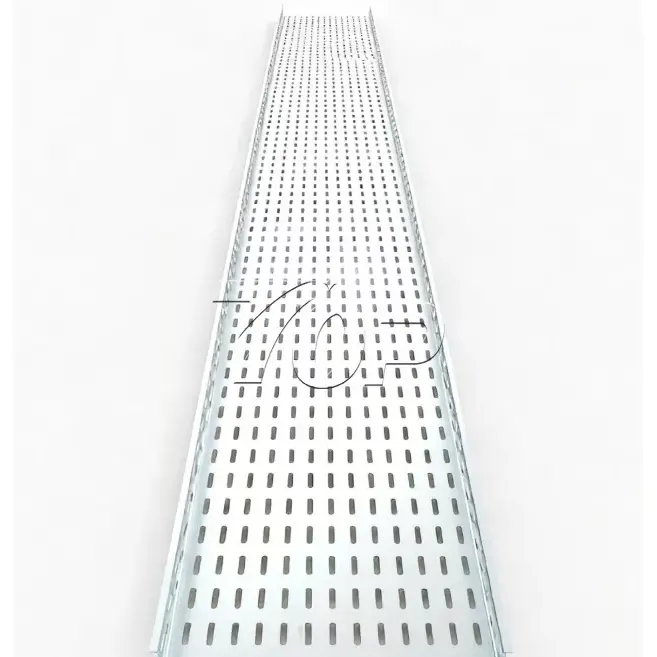

2. Delikli Kablo Kanalı

Uygulama: Alt koruma gerektiren ticari çatılar.

Avantajı: Havalandırmalı alt yuvaları, kabloları düz olmayan çatı yüzeylerinden korurken su tahliyesine de olanak tanır.

3. Tel Örgü Kablo Kanalı

Çoklu dönüş ve düşüşlerin olduğu karmaşık yönlendirme için özel olarak tasarlanmıştır.

Özellik: Son derece esnek; Engellerin kolayca aşılması için yerinde kesilebilir ve bükülebilir.

Kablo Kanalları Nasıl Çalışır?

Kabloları çatı yüzeyi boyunca sarmak yerine tepsi, montaj noktaları arasındaki mesafeyi kaplar.

Kabloların ağırlığını raf yapısına veya çatı bağlantılarına aktararak kabloları yüksekte tutar. Bu, yağmur fırtınaları sırasında kabloların su birikintilerinde kalmasını önler ve bakım ekiplerinin daha sonra devreyi kolayca izleyebilmeleri için kabloların düzenli kalmasını sağlar.

Kablo Kanalları Nasıl Kurulur?

Topfencesolar'ın hassas tasarımlarıyla kurulumu basit, kolay ve hızlıdır. Çatı üstü alüminyum sistemi için genel iş akışı şöyledir:

1. Adım:Rotayı Haritalayın. Sadece sondaj yapmaya başlamayın. Diziden invertöre giden yolu planlayın. Panelleri tepsinin kendisi ile gölgelemekten kaçının!

Adım 2:Braketleri takın. Tepsiyi çatıdan kaldırmanız gerekiyor. Montaj ayaklarınızı takın veya tepsiyi doğrudan güneş enerjisi raylarına bağlayın.

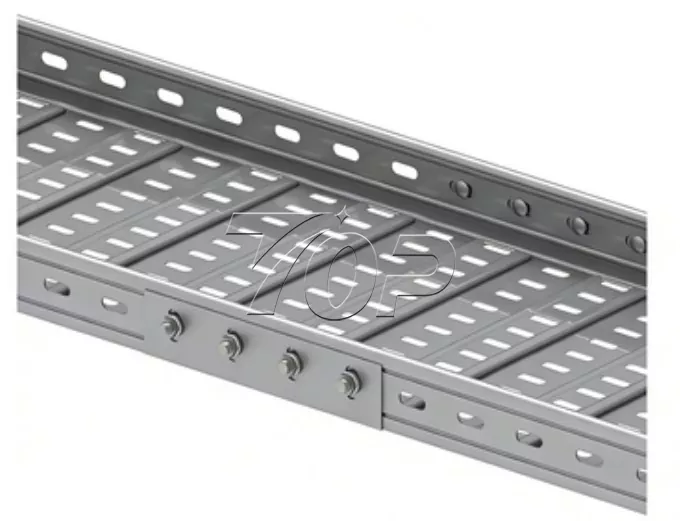

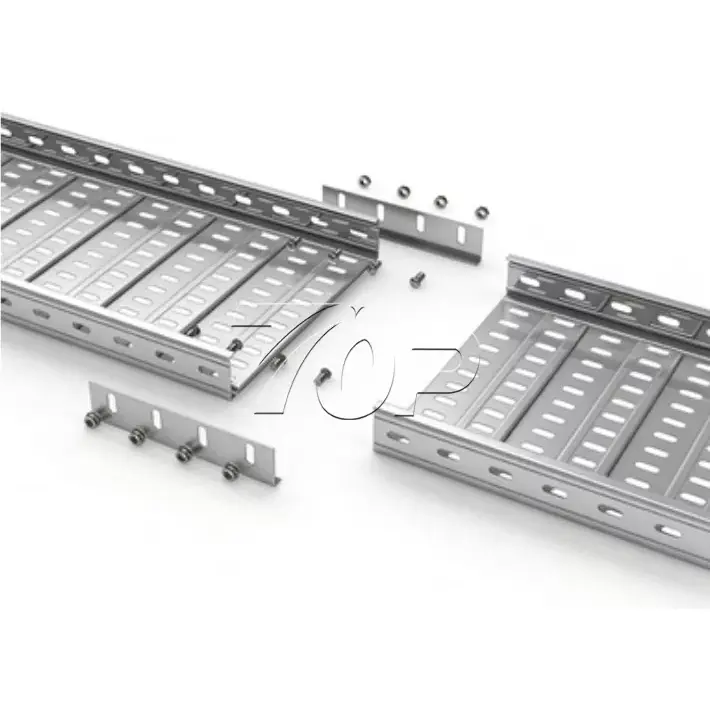

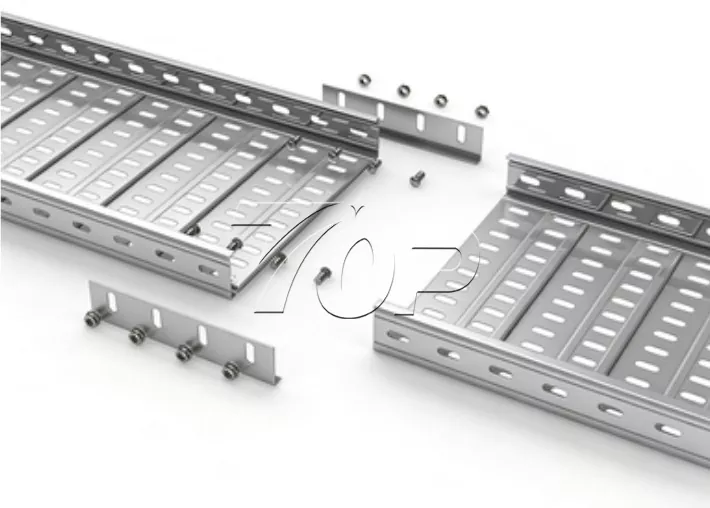

3. Adım:Bölümleri bağlayın. İki uzunluktaki tepsiyi birleştirmek için ekleme plakalarını kullanın. Termal genleşme için bölümler arasında küçük bir boşluk bırakın. Çünkü alüminyum ısınınca genleşir; boşluk bırakmadan çok sıkı cıvatalarsanız tepsi eğilebilir.

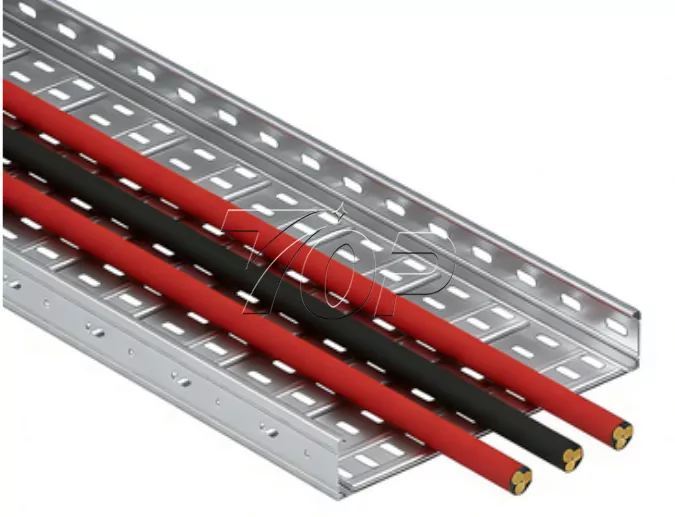

4. Adım:Kabloyu döşeyin. Kabloları tepsiye yerleştirin. Onları çok sıkı çekmeyin. Her birkaç adımda bir sabitlemek için UV dereceli kablo bağları veya alüminyum kablo kelepçeleri kullanın.

Adım 5:Topraklama. Tepsi metal olduğundan topraklanmalıdır. Elektriksel sürekliliği sağlamak için bağlantı plakaları boyunca bağlantı köprüleri kullanın.
