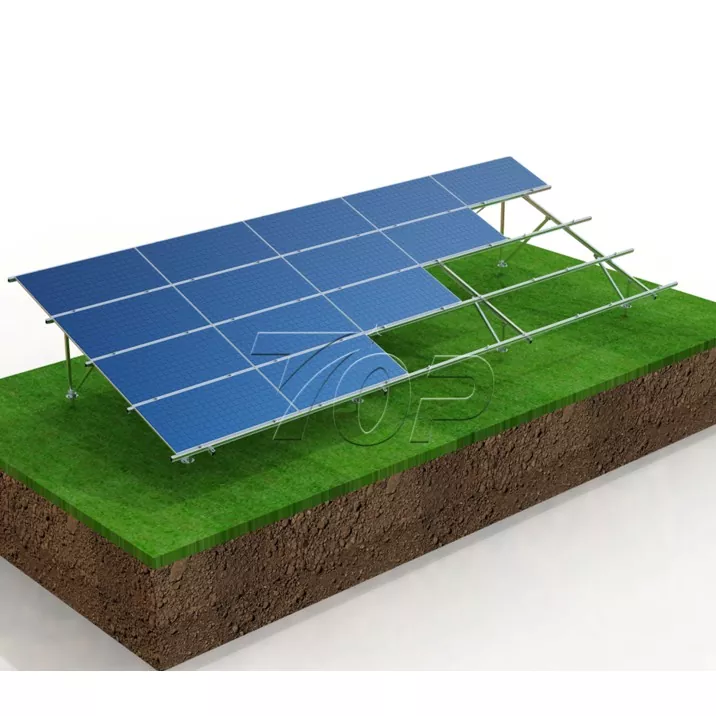

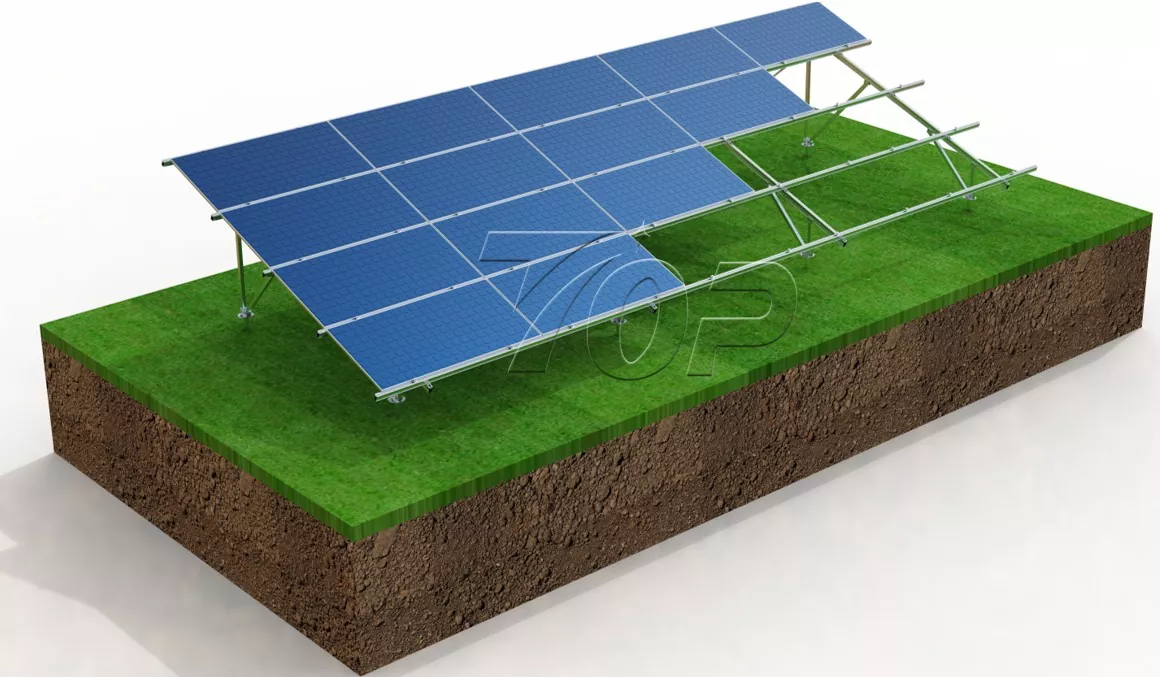

Alüminyum Zemin Solar Montaj Sistemi
Alüminyum Zemin Güneş Enerjisi Montaj Sistemi için Topfencesolar ile ortak olarak, simülasyon tasarımını belirli rüzgar yükü ve kar yükü ve hatta deprem faktörleri altında sunuyoruz. W şeklindeki alüminyum yapımız, pazardan en iyi şekilde memnun kalan en istikrarlı ve güvenilir çözümlerden biridir. 10 yıl garanti ile 25 yıldan fazla kullanım ömrü sağlar.
Marka Adı:Üst çit güneş enerjisi
Ürün Malzemesi:Alüminyum AL 6005 -T5/ T6
Ürün Fonksiyonu:Yer üstü güneş enerjisi santrali yapısı
Hizmet Ömrü:≥25 yıl
Marka Adı:Üst çit güneş enerjisi
Ürün Malzemesi:Alüminyum AL 6005 -T5/ T6
Ürün Fonksiyonu:Yer üstü güneş enerjisi santrali yapısı
Hizmet Ömrü:≥25 yıl
Profesyonel Çin üreticisi ve tedarikçisi olarak, maksimum rüzgar direncine sahip bir Alüminyum Zemin Güneş Enerjisi Montaj Sisteminin Topfencesolar tasarımı. 60 m/s ve maksimum kar yükü kapasitesi. 1,4kN.
Korozyon ve pas direnci sonucu nasıl?
Sistemimizin kolon, kiriş, arka kuvvetler ve raylardan oluşan ana malzemeleri, ≥10μm yüzey işleme işlemiyle mükemmel korozyon önleme performansına sahip Al6005-T5/T6 alüminyumdan yapılmıştır. Anodizasyon zorlu ortamlarda uzun süreli dayanıklılık sağlar.
|
|
|
|
|
|
|
H Sütun Konektörü |
Raylar |
Ray Konektörü |
kiriş |
Sabitleme sistemi bağlantı elemanlarımız aşağıda mükemmel korozyon koruma etkinliğine sahip SUS304'ten yapılmıştır.
|
|
|
|
|
|
Ray Kelepçe Kitleri |
Orta Kelepçe |
Uç Kelepçesi |
Topraklama Vidası |
W Tipi Zemin Solar Montaj Braketlerinin tasarımının tamamı, 10 yıl garantiyle 25 yılı aşkın hizmet ömrüne dayanmaktadır.

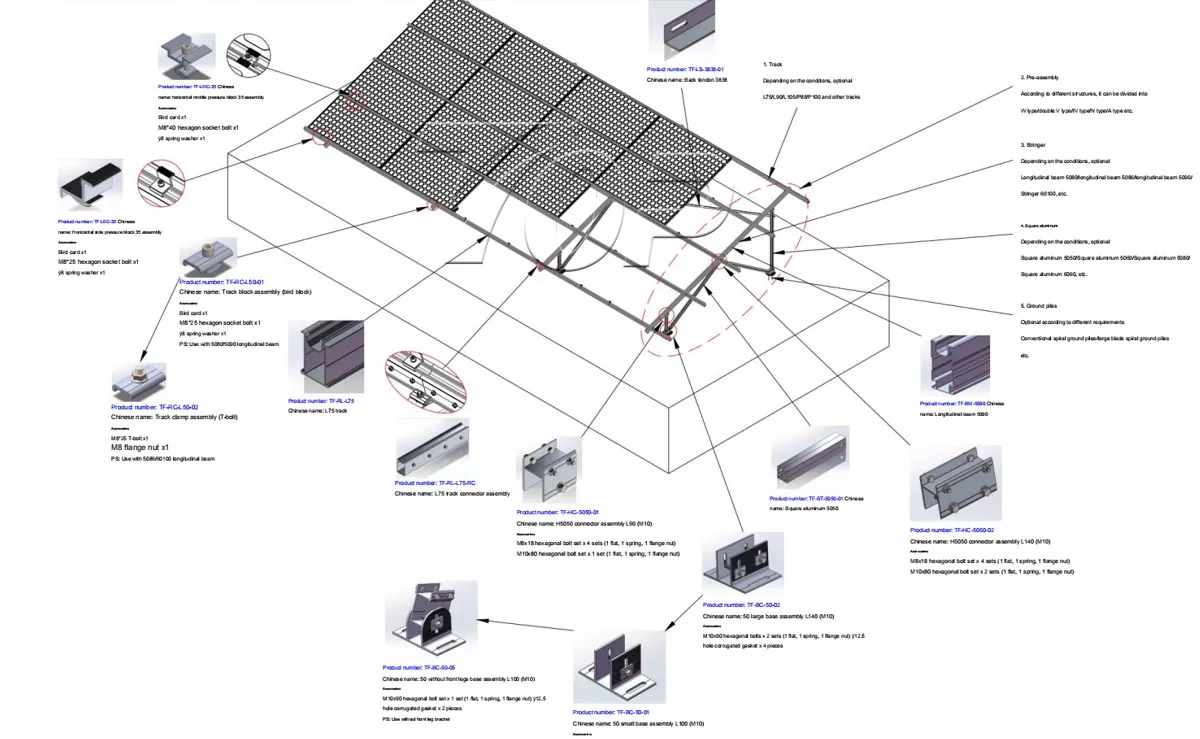

YapısalBileşim
Taban /H Sütun Bağlantı Parçası/Raylar /Ray Bağlantı Parçası/Kiriş /Cıvata /Somun /Vida /Pul/
Çapa vb.

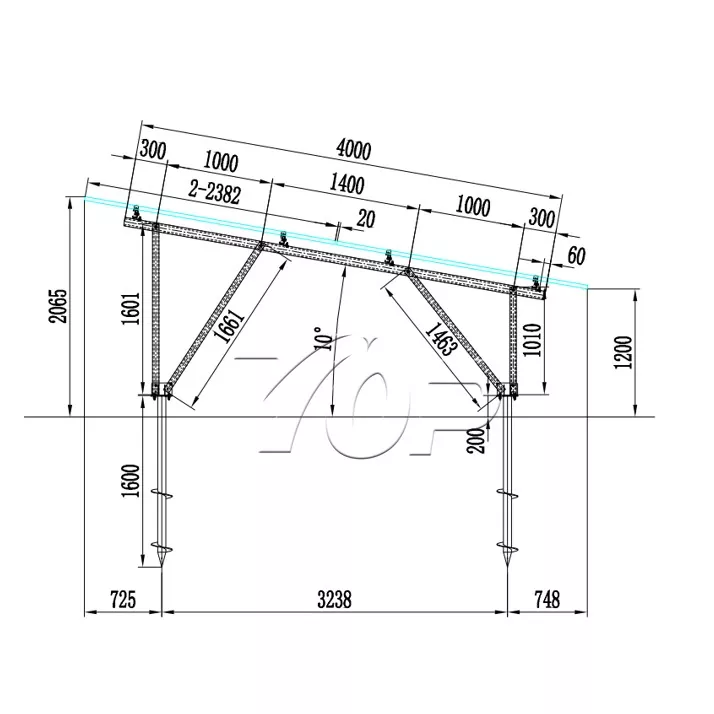

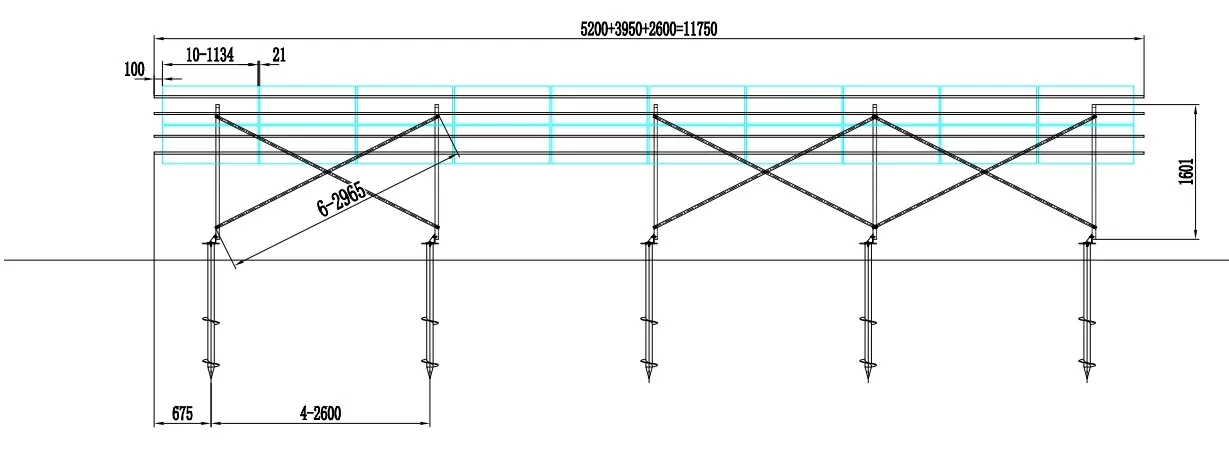

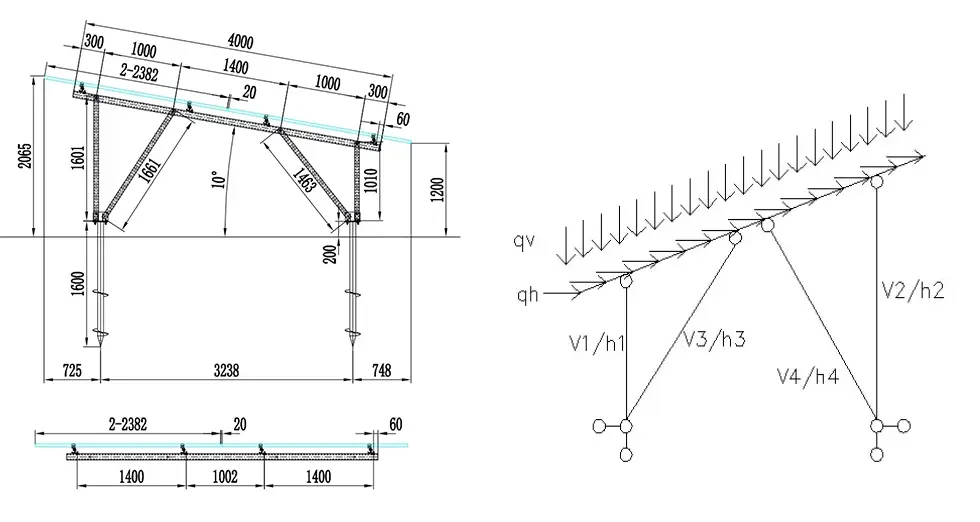

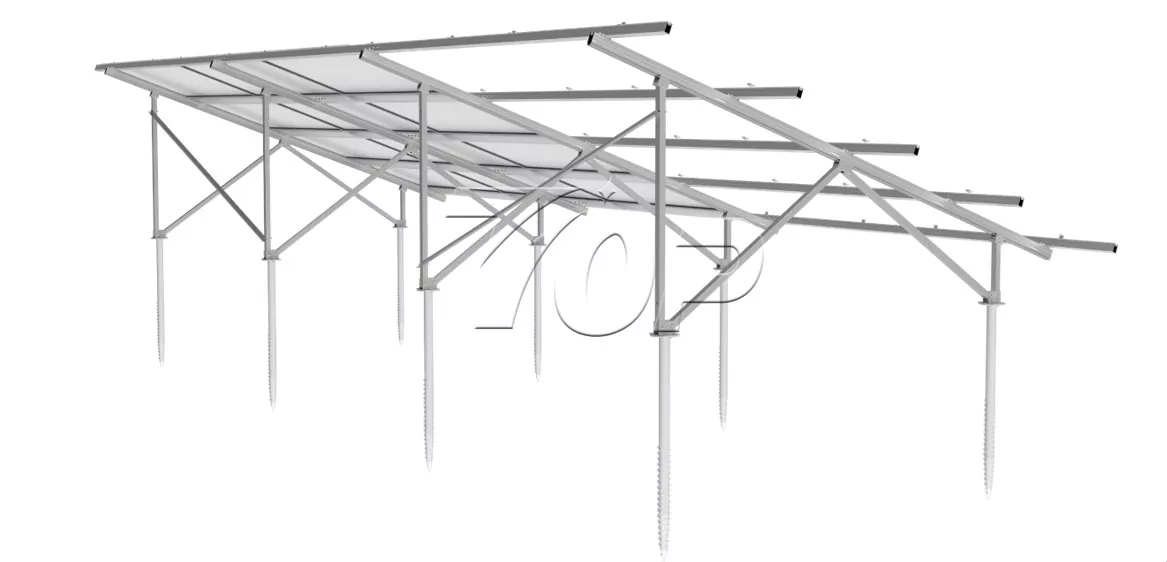

Aşağıda referans amaçlı sistem diyagramı tasarımının tam bir seti bulunmaktadır.
Güneş sisteminizi desteklemek için doğru temeli nasıl seçersiniz?
Farklı temel türlerine göre uygun kurulum yöntemleri seçilmelidir.
Örneğin:
Beton Temeller
Zemin Vidalı Temeller
Kazıklı Temeller
Dayanıklı Alüminyum Zemine Monte Güneş Raf Sistemi, esas olarak toprak taşıma kapasitesi gereksinimleriyle ilgili olarak dikkate alınır.
Eğim adaptasyonu
Korozyon koruması

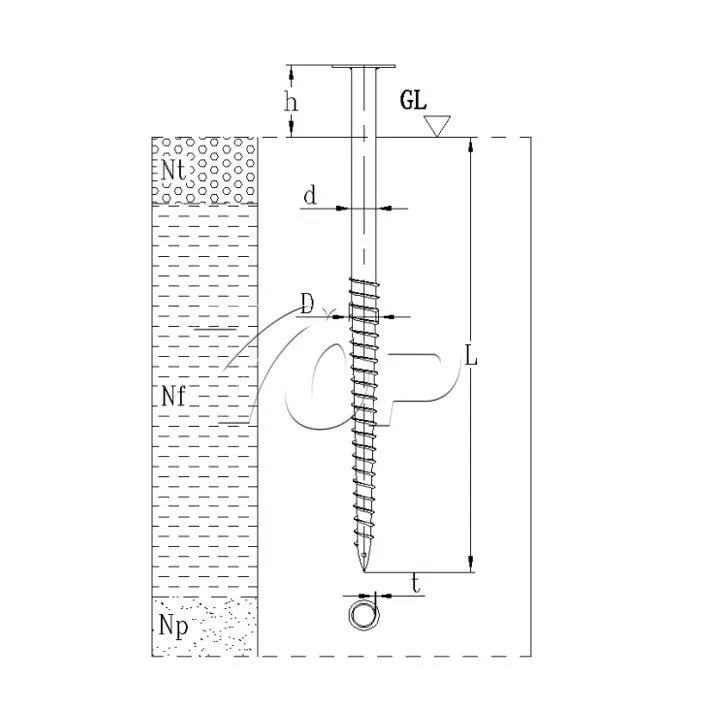

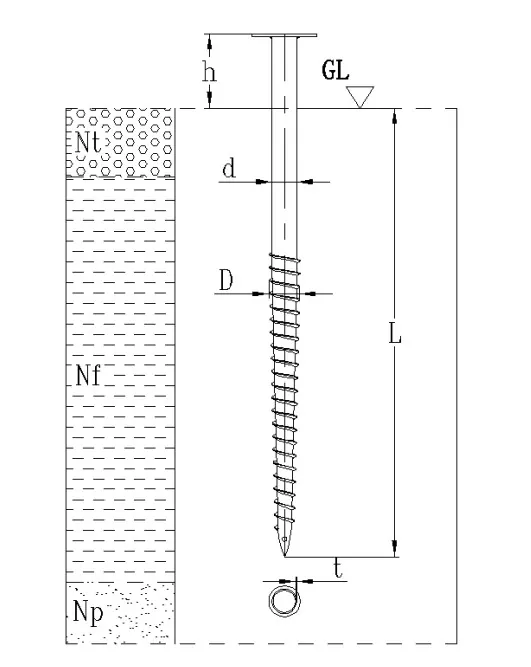

Örneğin Helisel Kazıkları ele alalım:
|
Parametre |
Gereklilik |
Örnek |
|
Mil Çapı |
73mm~140mm |
89mm çelik borunun çapı |
|
Helis Plaka |
Çap 200mm-350mm1-3 plaka arası |
Çift sarmalAltta 300 mm, üst kısımda 250 mm |
|
Malzeme |
Q235B |
Mukavemet 235 MPa'nın üzerindedir |
|
Korozyon Koruması |
Sıcak daldırma galvanizleme ≥85μm |
Kıyı alanları: Çinko kaplama + kurban anot |
Profesyonel seçim için lütfen Topfencesolar mühendis ekibiyle iletişime geçin.
Güneş panelleri dizisi düzenine peyzaj boyutunuz ve site durumunuza göre karar verilir.
Normalde dikkate alınabilir
2(satır)* 10-24(sütun) , tam olarak sitelerinize göre tasarlanacaktır.

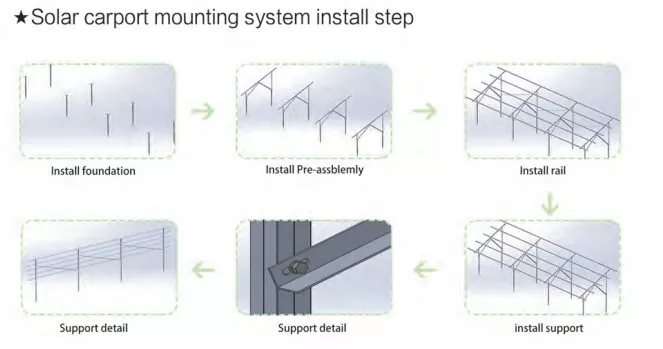

Kurulum Göstergeleri:

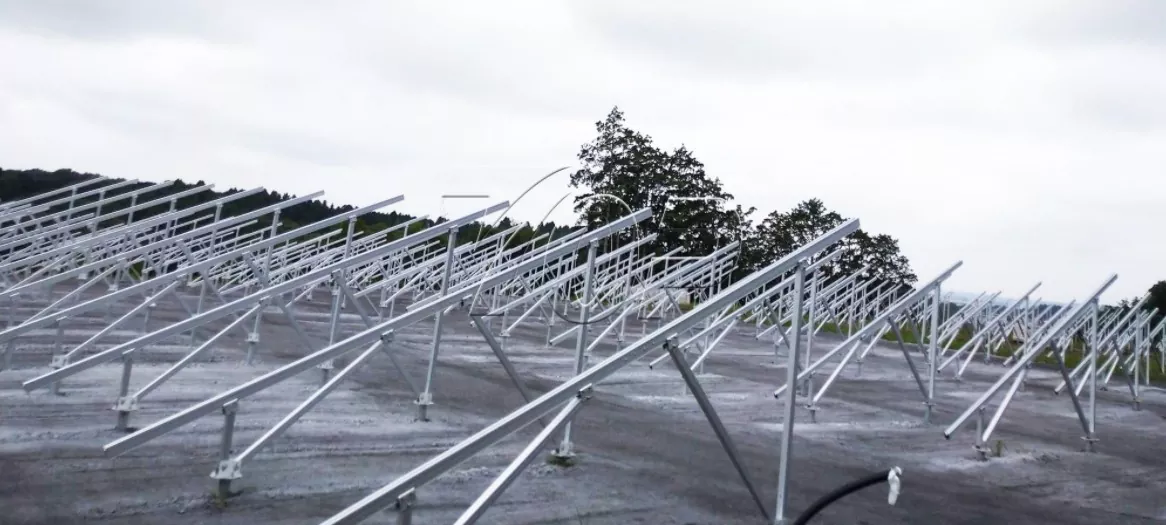

Referans için gerçek vakaların fotoğrafı.
