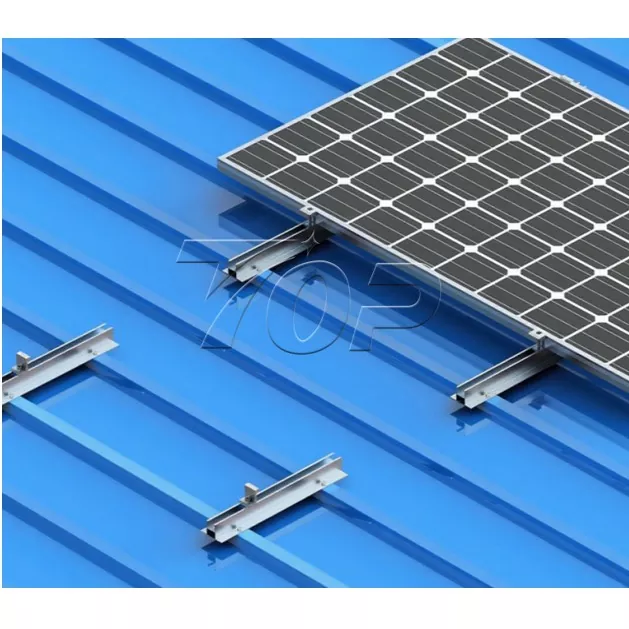

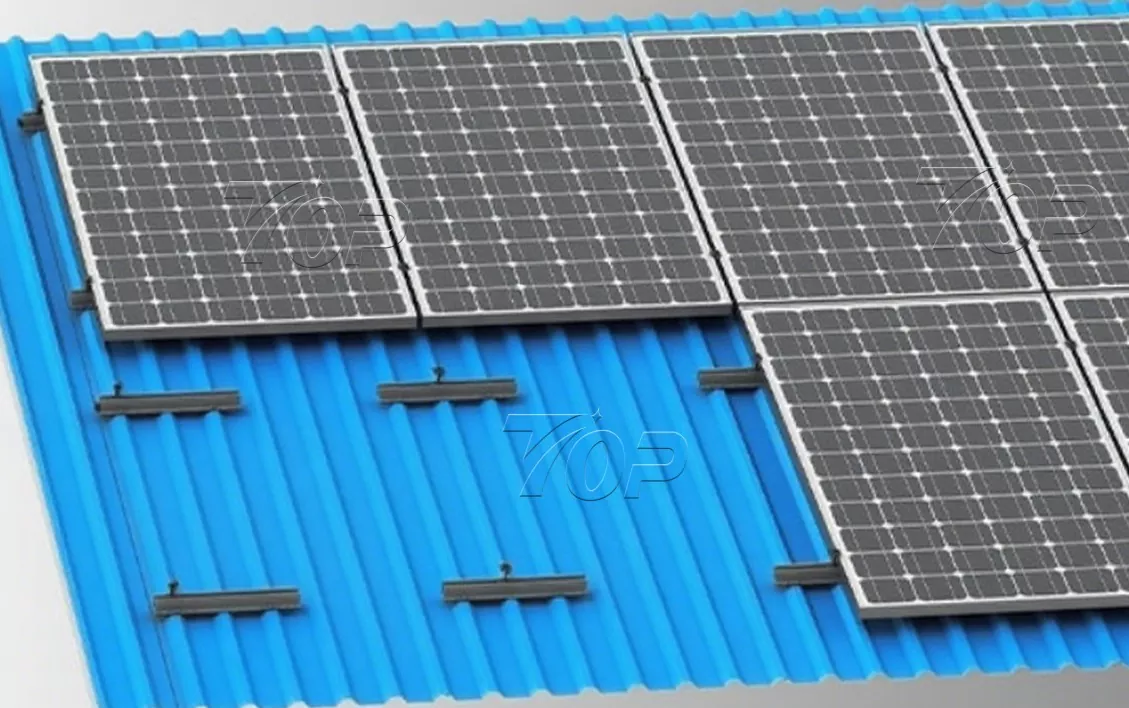

Alüminyum Mini Raylı Solar Montaj Sistemi

1.Güneş Panelleri

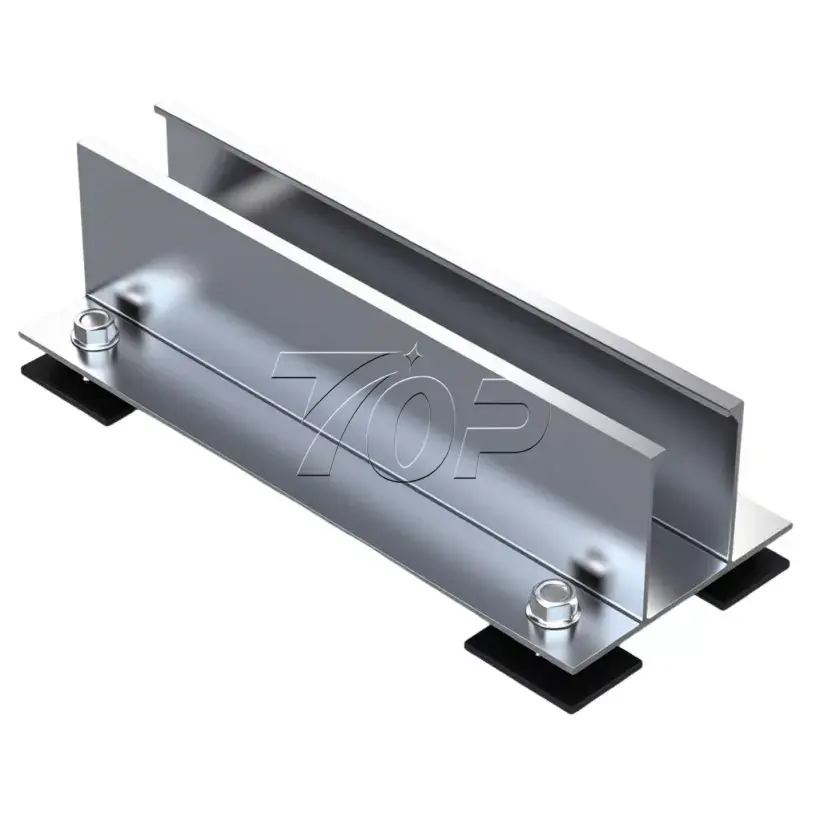

2.Alüminyum Mini raylar

3. Orta Kelepçe

4. Uç Kelepçesi

5. Cıvata

6.Kendinden Vuran Vida

7.Lastik Ped

8. Topraklama Pabucu

9. Kablo Klipsi

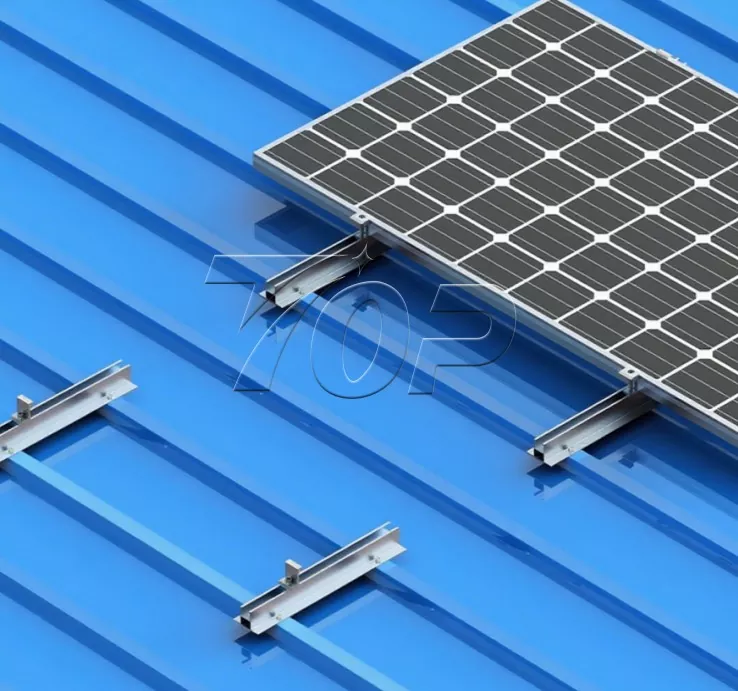

Mini ray şeması göstergesindeki güneş panelinin yerleşimi aşağıdaki gibidir.

Güneş paneli genişliği 1134 mm'dir. Uzunluk 2278 mm olabilir, Panel kalınlığı 30 mm, 35 mm'dir. (Güneş panellerinin diğer boyutlarına da uygundur.) Güneş paneli miktar dizilimi sitenizin çatı büyüklüğüne göre düzenlenebilir.

Parametreler

Bu çözüm özellikle metal çatı güneş paneli kurulumu için tasarlanmıştır. Farklı ölçek ve düzenlerde çeşitli solar çatı projelerine uyum sağlayabilmektedir. Alüminyum Mini Raylı Güneş Enerjili Montaj Sistemi, trapez sac çatılar ve oluklu çatılar vb. içerebilir. Normal özellikler 200 mm uzunluktur (destek özelleştirmeleri), Metal çatı için Topfencesolar Raysız Mini Raf Çözümü hafiftir ve taşıması ve kurulumu kolaydır, çatıdaki ekstra yük taşıma yükünü etkili bir şekilde hafifletir ve kurulum zorluğunu azaltır. Lastik pedli bimetal vida, rayları metal çatıya monte ederken çatıdan su sızmasını önleyici etki yapar.

Özellikler

1. Önceden monte edilmiş tasarım, kolay ve yüksek verimli kurulum.

2. Güneş Enerjisi Montaj Sistemi için optimize edilmiş bu Mini Rayımız, konut evlerinin, ticari bina çatılarının, depo çatılarının metal çatılarına uyarlanabilir.

3. Topfencesolar'ın Alüminyum 6005 - T5 malzemesi piyasadan özel olarak yüksek kaliteye sahiptir, sistemimiz hafiflik ve dayanıklılık açısından yüksek performansa sahiptir.

4. 60 m/s'ye kadar yayılan kuvvetli rüzgarlara ve 1,4KN/m² kar yüküne dayanabilir, böylece güneş paneli yapısının stabilitesini ve güvenliğini sağlar.

Düşük maliyetli, ucuz yapısı ve aynı zamanda kurulum işçilik maliyetini ve kurulum süresini azaltır.
