Yükseltilmiş Çatı Güneş Platformu Projesi | Manila, Filipinler

Bu proje, Top Fence Solar'ın ciddi çatı alanı kısıtlamalarını nasıl başarıyla çözdüğünü gösteriyor ve Manila, Filipinler'deki ticari bir bina için altyapı müdahalesi zorlukları.

Konum

Manila, Filipinler

Yapı Malzemesi

Sıcak Daldırma Galvanizli Çelik / Al-Mg-Zn Kaplı Çelik

Çözüm Türü

Yükseltilmiş Çatı Güneş Enerjisi Platformu

Hedef Sorun

Çatı Üstü Altyapı Engelleri ve Sınırlı Kurulum Alanı

Proje Tanıtımı

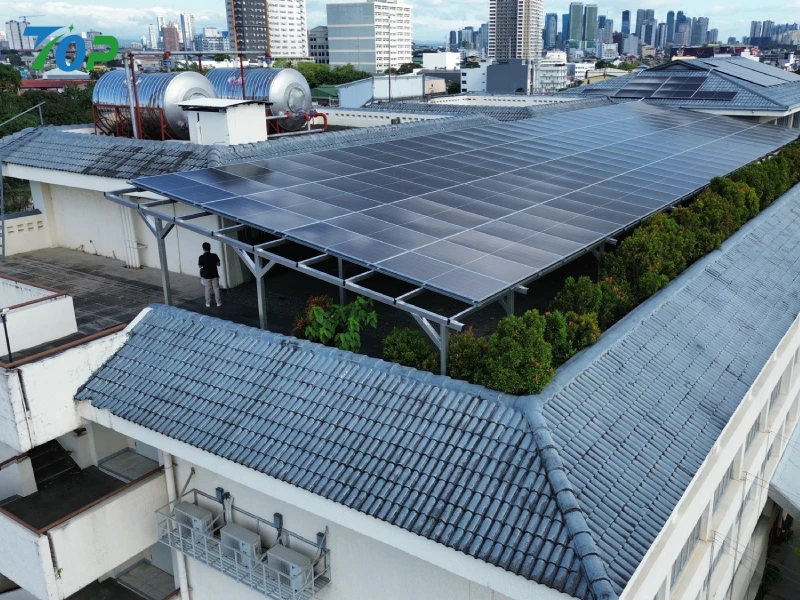

Hedef çatı katı soğutma kuleleri, su depoları, kablo yönlendirme sistemleri tarafından yoğun bir şekilde işgal edilmişti. ve bakım yürüyüş yolları, geleneksel bir fotovoltaik dizi için yetersiz kullanılabilir alan bırakıyor. Top Fence Solar, bina operasyonlarını aksatmadan çatı kullanımını en üst düzeye çıkarmak için tasarlandı Mevcut çatı tesislerine yayılabilen birinci sınıf, yükseltilmiş bir güneş enerjisi raf yapısı.

Yükseltilmiş platform tasarımı, çatının üzerinde ikincil bir güneş enerjisi kurulum katmanı oluşturdu Bakımı korurken güneş enerjisi dağıtım kapasitesini önemli ölçüde artıran altyapı erişilebilirlik ve HVAC operasyonel verimliliği.

Mühendislikte Öne Çıkanlar

Havai Açıklık Tasarımı

Güneş enerjisi platformu, kesintisiz hava akışına izin verecek şekilde optimize edilmiş bir yapısal yüksekliğe yükseltildi Güneş enerjisi panelinin altında net servis erişimini korurken HVAC soğutma sistemlerinin çevresinde. Bu yükseltilmiş konfigürasyon, gölgeleme etkisini en aza indirdi ve çatının uzun süreli çalışabilirliğini sağladı.

Yapısal Bütünlük ve Rüzgar Güvenliği

Yükseltilmiş maruz kalma profili nedeniyle yapı, ağır hizmet tipi çelik destek kullanılarak güçlendirilmiştir. optimize edilmiş yük dağıtımı ve şiddetli rüzgara dayanacak şekilde tasarlanmış aerodinamik eğim açısı hesaplamaları Filipinler'de tropik fırtınalar ve tayfun mevsimlerinde yaygın olarak yaşanan basınç koşulları.

Gelişmiş Korozyon Direnci

Destek sisteminin tamamı sıcak daldırma galvanizli çelik ve Al-Mg-Zn kaplı yapısal bileşenlerden oluşuyor Tropikal kıyı iklimleri için tasarlandı. Korozyon önleyici işlem, korozyona karşı dayanıklılığı artırır öngörülen hizmet ömrünü destekleyen nem, tuz yüklü hava ve uzun süreli çevresel maruziyet 25 yılı aşan.
