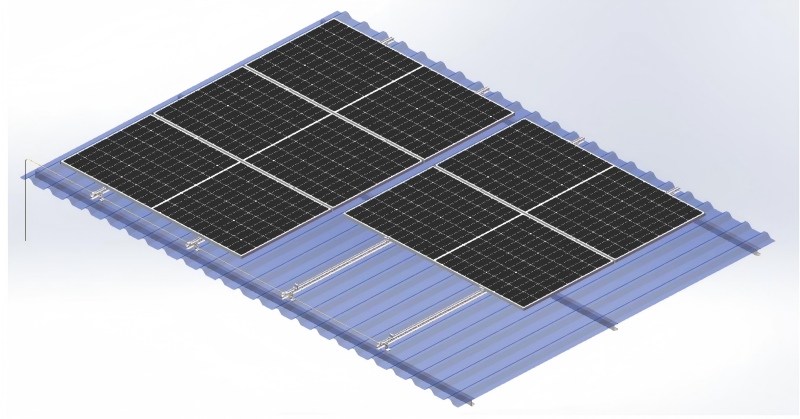

Güneş Paneli Çatıya Nasıl Monte Edilir?

Güneş enerjisi santrali kurmak, elektrik faturalarından tasarruf etmek, hatta elektrik faturalarından tamamen kurtulmak gibi pek çok fayda sağlayabilir.

Güneş enerjisinin birçok avantajından yararlanmak için öncelikle çatıya monte etmek en uygun maliyetli seçenektir.

Güneş Panelini Çatıya Montaj Kılavuzu

Gerekli bileşenler ve malzemelerden en iyi kurulum konumlarına ve adım adım çalıştırma talimatlarına kadar bilmeniz gereken tüm bilgiler burada bulunabilir. Sabit kurulum bileşenini alınL-feetve örnek olarak kılavuz rayları. Sabit güneş panellerinin kurulumu için gerekli bileşenler büyük ölçüde üreticiye bağlıdır, ancak bunlar herhangi bir güneş paneli kurulum yöntemi için aşağı yukarı aynıdır. Eksiksiz bir set; bileşenleri, invertör kablolarını, MC4 konektörlerini, L pinleri + kılavuz raylarını, alüminyum alaşımlı braketleri vb. ve en önemlisi inşaat aletlerini içerir. Bu tip montaj sisteminde tüm yapının çatıya sağlam bir şekilde monte edilmesini sağlamak için bağlantı parçalarına delikler açıp bunları montaj kılavuz raylarına sabitlemeniz gerekir. Bir dizi destek braketi kurulum kiti bu kurulum gereksinimini iyi bir şekilde karşılayabilir. Diğer kurulum yöntemleri cıvata kurulumunu ve basınç bloğu kurulumunu içerir. Bunlara ek olarak aşağıdaki aletleri de hazırlamanız gerekir: • İngiliz anahtarı • Gönye • Su geçirmez branda vb.

Bu kasada L şeklinde ayaklara ve kılavuz raylara sahip alüminyum malzemeler kullanılmıştır. Bu malzeme yüksek mukavemet, hafiflik ve korozyon direncine sahiptir. Alüminyum malzemelerin sıradan aletler ve profesyonel olmayan kişiler için uygun olan köşe malzemelerine dönüştürülmesi kolaydır. Ayrıca alüminyum çoğu güneş panelinin çerçevesiyle uyumludur, böylece aileler profesyonelleri çağırmaya gerek kalmadan panelleri kendileri kurabilirler.

Aşağıda ayrıntılı kurulum adımları verilmiştir:

Çatı güneş enerjisi sisteminizi kurmadan önce lütfen bu kılavuzun tamamını dikkatlice okuyun.

*L-feet çatı montaj çözümünün kurulum talimatlarına harfiyen uyulması, ürünün yapısal gereksinimlerini karşılayacak ve ilgili standartlara uyacaktır. Kurulum sırasında lütfen ilgili güvenlik düzenlemelerine uyduğunuzdan ve ilgili bölgesel düzenlemelere dikkat ettiğinizden emin olun.

Montajı yapanlar aşağıdaki normlara uymalıdır.

1. Bu kılavuzun yerine geçebilecek olanlar da dahil olmak üzere, geçerli tüm yerel veya ulusal inşaat kurallarına uyun;

2. Braket gibi ürünlerin belirli kurulumlara ve kurulum ortamlarına uygun olduğundan emin olun;

3. Lütfen firmamızın sağladığı aksesuarları ve yanınızda getirdiğiniz montaj aletlerini kullanın. (Firmamız yedek aksesuarların kullanılmasıyla ilgili herhangi bir sorumluluk kabul etmeyecektir);

4. Nasıl geri dönüştürülür: Lütfen yerel düzenlemelere uyun;

5. Operasyon personeli: En az iki profesyonel güneş paneli kurulumcusunun olmasını sağlayın;

6. Elektrikle ilgili ekipmanların kurulumunun profesyonel elektrikçiler tarafından tamamlandığından emin olun;

7. Güneş paneli dizisinin elektrikli bileşenlerinin güvenli kurulumunu sağlayın.

Ana Özellikler

A. Esas olarak ahşap kirişler veya çelik kirişlerle desteklenen merdiven şeklindeki renkli çelik kiremit çatılarda kullanılır.

B. Hafif tasarım, dayanıklı ve güzel, montajı kolay ve kurulumu hızlı

C. Piyasadaki her türlü çerçeveli ve çerçevesiz güneş paneli kurulumuna uygundur

D. Bileşenler fabrikada önceden birleştirilir ve yerinde kurulum süresinden tasarruf etmek için makul şekilde paketlenir

1. Açıklama

Bu sistem alüminyum alaşımlı aksesuarları kullanır,alüminyum raylarve paslanmaz çelik cıvatalardan oluşan, ahşap kirişler veya çelik kirişlerle desteklenen merdiven şeklindeki renkli çelik kiremit çatılar için uygundur.

Sistemi kurmadan önce lütfen aşağıdaki kurulum talimatlarını dikkatlice okuyunuz. Kurulum sırasında lütfen yerel yasalara uyun.

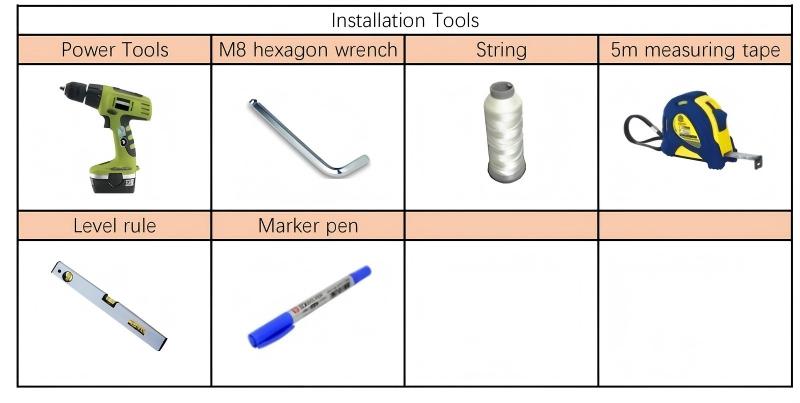

2. Kurulum Araçları

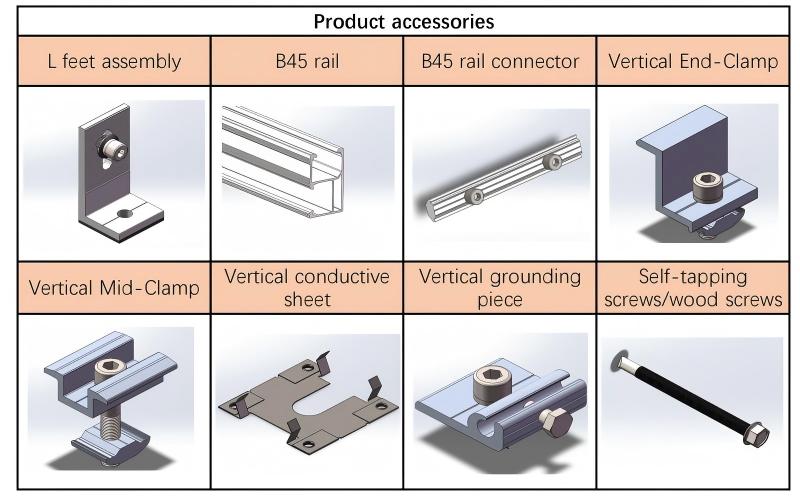

3. Ürün Aksesuarları

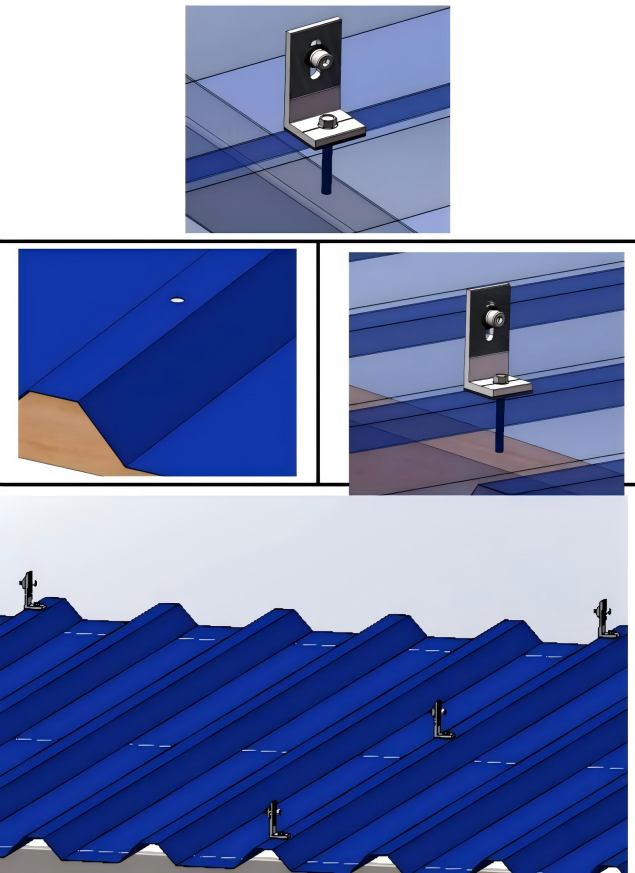

4.1 L ayağının takılması

Destek kirişinin malzemesine göre, L ayak tertibatını trapez renkli çelik kiremitin tepe konumuna monte etmek ve sabitlemek için matkap uçlu vidalar (destek kirişi çelik bir kiriştir) veya ahşap vidalar (destek kirişi ahşap bir kiriştir) kullanın.

Not: Trapez çelik kiremitleri destekleyen aşıklar ahşap kirişlerden yapılmışsa, ahşap vidaların yerleştirilmesini kolaylaştırmak için önceden renkli çelik kiremitlerde φ6mm'lik küçük bir delik açmak için bir delme aleti kullanmak gerekir.

Çizime göre düzenleyin ve kalan L-ayak düzeneklerini yukarıdaki yöntemi kullanarak takın.

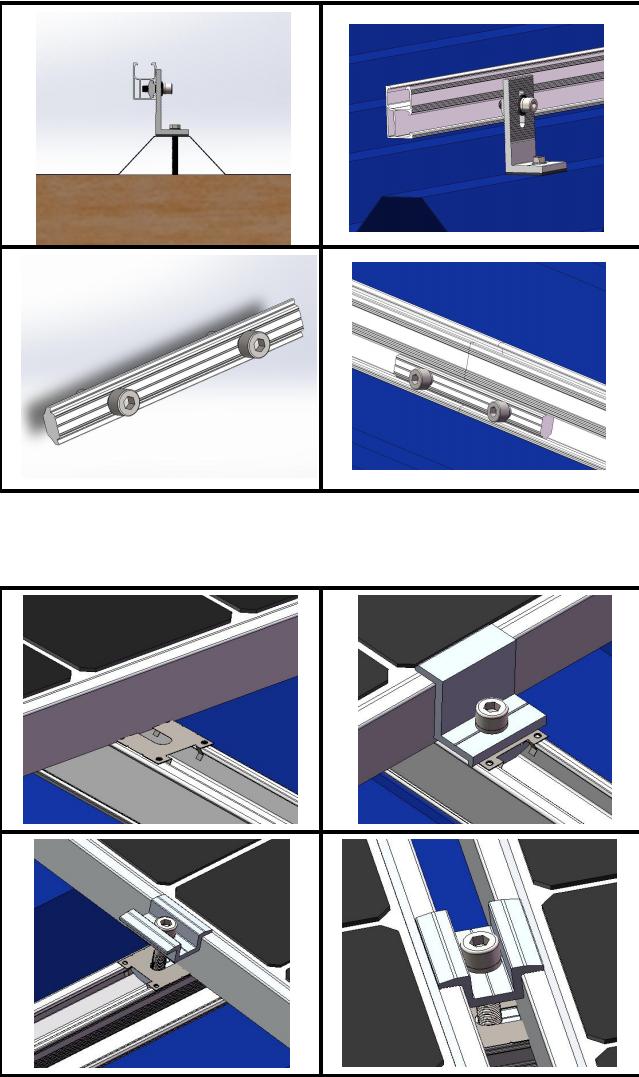

4.2 B45 rayının takılması

B45 rayının oluklu yüzeyinin yönünü, halihazırda monte edilmiş ve sabitlenmiş L ayak bileşeninin oluklu yüzeyiyle hizalayacak şekilde ayarlayın ve rayı kilitlemek için kancanın üzerindeki altıgen cıvatayı sıkmak için bir M8 altıgen anahtar kullanın.

Ray konnektörünü ray bağlantı konumuna takın ve her iki uçtaki bağlantıları kilitlemek için ray konnektörü üzerindeki altıgen cıvataları sıkmak üzere bir M8 altıgen anahtar kullanın.

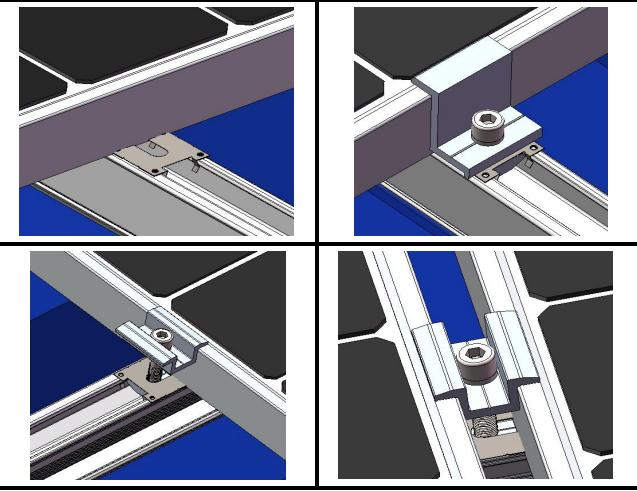

4.3 Güneş panellerinin kurulumu

Güneş panelini rayın üzerine yerleştirin, uç tertibatının konumunu ayarlayın ve Uç kelepçesi ile sabitleyin (iletken levhayla donatılmışsa, iletken levhayı ray yuvasına bastırın, konumu ayarlayın ve iletken levhanın bir ucunu güneş panelinin metal çerçevesiyle bastırın).

Orta güneş panelinin konumunu ayarladıktan sonra sabitleyin.Orta kelepçe(iletken levha varsa, iletken levhayı ray yuvasına bastırın ve konumu ayarladıktan sonra, iletken levhanın iki ucunu bastırmak için her iki taraftaki güneş panellerinin metal çerçevelerini kullanın)

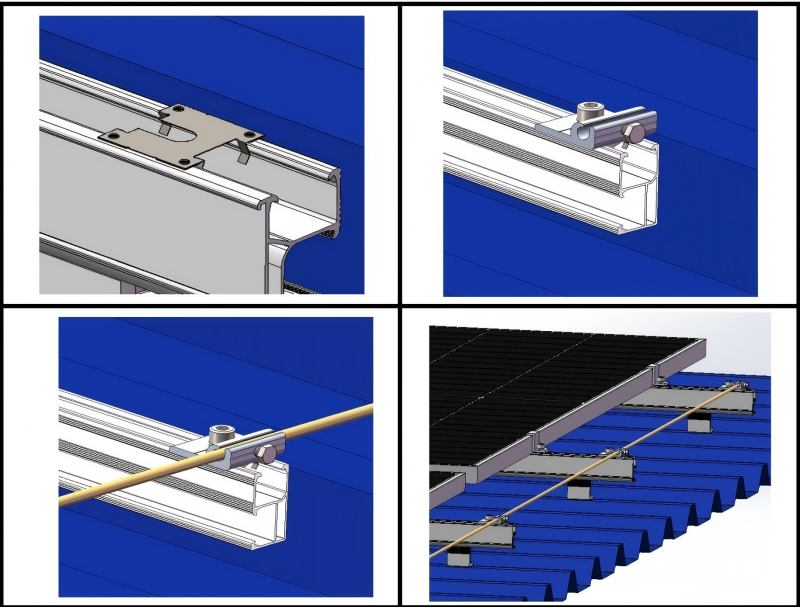

4.4 Topraklama bağlantısının takılması

(1) İletken tabakayı rayın ucuna takın.

(2) Daha sonra topraklama bileşenini takın.

(3) Topraklama klipslerini kalan rayların uçlarına takın.

(4) Bu topraklama klipslerinden bir bakır tel geçirin, altıgen cıvataları sıkın ve son olarak topraklama bakır telini topraklayın.
