Kiremit Tipine Göre Doğru Güneş Enerjili Çatı Kancası Nasıl Seçilir: Güneş Enerjisi Tesisatçıları, EPC Yüklenicileri ve Tedarik Ekipleri için Mühendislik Odaklı Bir Kılavuz

Solar Çatı Kancası Seçimi Neden Kritik Bir Mühendislik Kararıdır?

Doğruyu seçmekgüneş çatı kancasıbir için kiremit çatı güneş montaj sistemiküçük bir donanım kararı değildir; yapısal stabiliteyi, su geçirmez bütünlüğü, kurulum verimliliğini ve uzun vadeli varlık güvenilirliğini doğrudan belirler. Ticari ve endüstriyel çatı projelerinde, yetersiz eşleştirilmişkiremit çatı güneş montajı için çatı kancasıfayansların çatlamasına, su girişine, rüzgar yükleri altında kaldırma arızasına ve proje zaman çizelgelerini ve garanti kapsamını etkileyen maliyetli yeniden çalışmalara yol açabilir.

Metal çatılardan veya düz beton çatılardan farklı olarak kiremit çatılar geometri, kalınlık, kırılganlık, yük aktarma davranışı ve kurulum kısıtlamaları açısından önemli ölçüde farklılık gösterir. Evrensel kanca yaklaşımı teknik açıdan kusurludur. Doğru yöntem, kanca geometrisinin, yükseklik ayarının, taban plakası tasarımının ve malzeme kalitesinin belirli kiremit tipine ve altındaki kiriş yapısına uygun olmasını gerektirir.

Bu teknik kılavuz, doğru seçeneğin seçilmesi için yapılandırılmış bir çerçeve sağlar.güneş çatı kancasıdöşeme türüne göre. Çatı kaplama mekaniğini, yapısal yük hususlarını, malzeme performansını ve pratik kurulum gerçeklerini birleştirir. Amaç, riskleri azaltan ve proje karlılığını artıran veriye dayalı kararlar alma konusunda mühendislik ekiplerine, satın alma yöneticilerine ve güneş enerjisi montaj sistemi entegratörlerine destek olmaktır.

1. Solar Çatı Kancası Seçimi Neden Sadece Bir Bileşen Seçimi Değil, Yapısal Bir Karardır

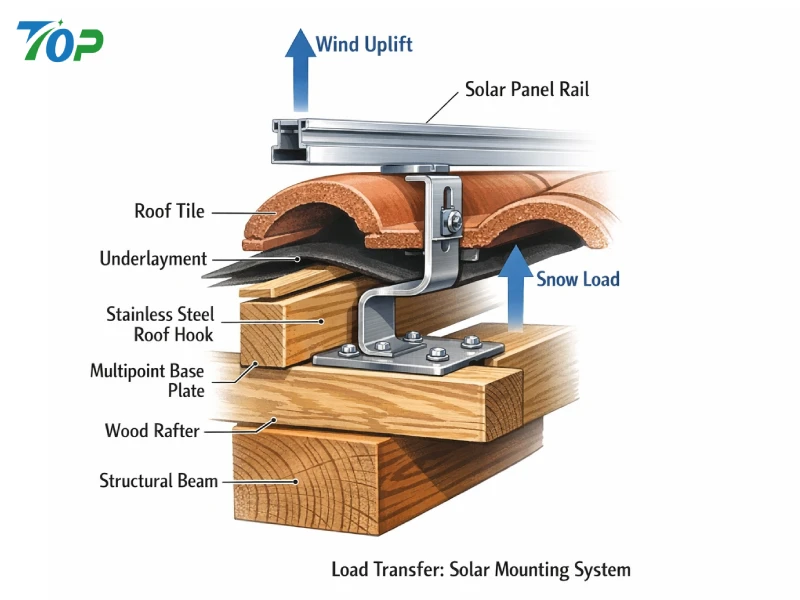

Kiremit çatı güneş enerjisi kurulumunda çatı kancası, fotovoltaik montaj rayı ile binanın yük taşıyan kirişleri arasında birincil yapısal arayüz görevi görür. Yükleme yolu aşağıdaki gibidir:

• Güneş modülü → montaj rayı → çatı kancası → yapısal kiriş → bina yapısı

Çini kendisiOlumsuzyapısal bir yük taşıyıcı elemandır. Çoğu kil, beton ve arduvaz kiremit, yoğun mekanik yükler için değil, öncelikle hava koşullarına dayanıklılık için tasarlanmıştır. ne zaman birKiremit çatı için güneş enerjisi montajıSistem kurulduğunda, kancanın çevredeki fayanslar üzerinde aşırı stres oluşmasını önlerken yükleri doğrudan kirişlere aktarması gerekir.

Mühendislik açısından bakıldığında kancanın aşağıdakilere dayanması gerekir:

• Ölü yük (modüller + raylar + montaj donanımı)
• Rüzgar kaldırma ve emme yükleri
• Kar yükleri (varsa)
• Termal genleşme gerilmeleri
• 25 yılı aşkın süredir dinamik yorgunluk

ASCE 7 (Amerikan İnşaat Mühendisleri Derneği, 2022) gibi uluslararası yapı standartları, çatı üstü güneş enerjisi sistemlerinin bina yüksekliği, maruz kalma kategorisi ve yerel rüzgar hızı dikkate alınarak rüzgar yükleri açısından değerlendirilmesi gerektiğini vurgulamaktadır. Bu nedenle çatı kancaları yeterli yük taşıma kapasitesine ve test edilmiş performans verilerine göre seçilmelidir.

Bu yapısal gerçekleri göz ardı etmek aşağıdaki riskleri artırır:

• Nokta yük konsantrasyonu nedeniyle fayans çatlaması
• Kaldırma sırasında kanca deformasyonu
• Küçük boyutlu kirişlerden bağlantı elemanının çekilmesi
• Uygun olmayan fayans temizliği nedeniyle su girişi

Bu nedenle, bir seçim yapmakpaslanmaz çelik çatı kancasısadece korozyon direnciyle ilgili değildir; çatı sistemiyle yapısal uyumluluğun sağlanmasıyla ilgilidir.

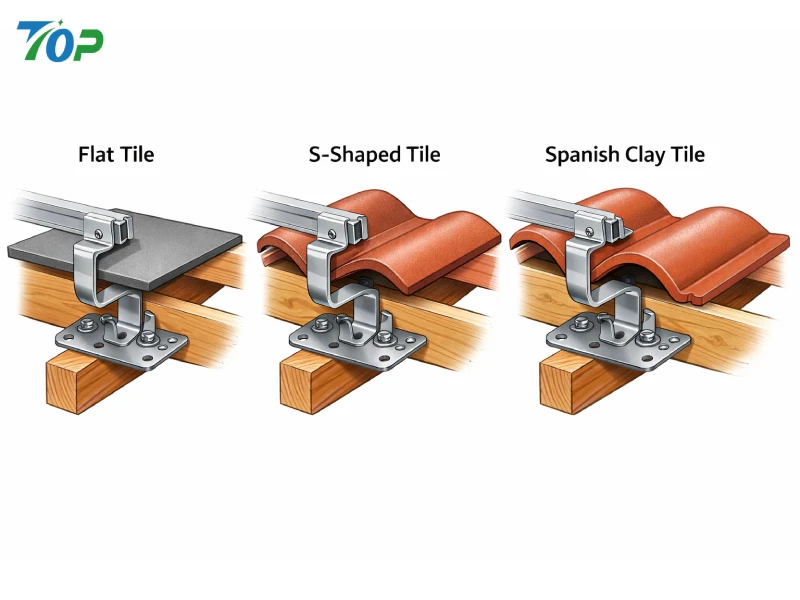

2. Güneş Enerjisi Projelerinde Kullanılan Yaygın Kiremit Çatı Tiplerini Anlamak

Farklı karo geometrileri temel olarak farklıgüneş çatı kancasıkonfigürasyonlar. Aşağıda konut, ticari ve hafif endüstriyel güneş enerjisi projelerinde karşılaşılan yaygın kiremit çatı türlerinin teknik bir dökümü bulunmaktadır.

2.1 Düz Beton Kiremit Çatı

Düz beton fayanslar Avrupa, Avustralya ve Asya'nın bazı bölgelerinde yaygın olarak kullanılmaktadır. Tipik olarak kalınlıkları 10-15 mm arasında değişir ve üst üste binen kilitleme profillerine sahiptirler.

Yapısal Özellikler:

• Nispeten yüksek basınç dayanımı
• Orta derecede kırılganlık
• Düzgün düz yüzey profili
• Sabit dikey döşeme aralığı

İçindeDüz kiremit çatı için güneş enerjisi montajıuygulamalarda ana tasarım zorluğu, kanca kolu ile karonun alt tarafı arasında yeterli boşluğun sağlanmasıdır. Kanca yüksekliği yetersizse, karo doğrudan kancaya dayanacak ve yoğun stres noktaları oluşturacaktır.

Önerilen hususlar:

• Yüksekliği ayarlanabilir tavan kancası
• Kiriş ankrajı için geniş taban plakası
• Minimum 3–5 mm fayans açıklığı

2.2 İspanyol / Roma Kavisli Kiremit Çatı

İspanyol veya Roma fayansları, alternatif dışbükey ve içbükey eğrilere sahip dalga benzeri bir profile sahiptir. Bu fayanslar Akdeniz iklimlerinde ve üst düzey konut binalarında yaygındır.

Mühendislik Zorlukları:

• Düz olmayan yüzey teması
• Değişken karo yüksekliği
• Eğriler arasında sınırlı kurulum alanı
• Kaldırma sırasında daha yüksek kırılma riski

İçinİspanyol kiremit çatı için güneş enerjisi montajıstandart düz bir kanca genellikle uygun değildir. Kancanın aşağıdaki özelliklere sahip olması gerekir:

• Genişletilmiş dikey ayar aralığı
• Kavisli döşemenin altına sığacak şekilde dar üst kol
• Kirişle hizalamak için optimize edilmiş yanal ofset

Eğrilik geometrisinin eşleşmemesi çoğu zaman yanlış oturmaya ve su yoluna maruz kalmaya yol açar.

2.3 Arduvaz Kiremit Çatı

Arduvaz, dayanıklılığı ve estetiği ile bilinen doğal taş bir çatı kaplama malzemesidir ancak noktasal yükleme altında son derece kırılgandır.

Önemli Hususlar:

• Delme stresine karşı düşük tolerans
• İnce kiremit kalınlığı
• Yüksek değiştirme maliyeti

İçindekayrak çatı için güneş enerjisi montajıkurulumlar, ultra ince kancalar veya özel yanıp sönme sistemleri sıklıkla gereklidir. Arduvaz kiremitlerin uygunsuz şekilde kaldırılması, daha sonra termal döngü altında yayılan görünmez mikro çatlaklara neden olabilir.

Arduvazın bükülme mukavemeti minimum olduğundan, karo yüzeyine tork aktarımını önlemek için taban plakası hizalaması hassas olmalıdır.

2.4 Kil Kiremit Çatı

Kil fayanslar hafiftir ancak oldukça kırılgandır. İyi hava koşullarına dayanıklılık gösterirler ancak yoğun yüke karşı sınırlı yapısal esneklik gösterirler.

Yaygın risklerkiremit çatı güneş montaj sistemleriKil kiremitlerin kullanımı şunları içerir:

• Aşırı sıkma nedeniyle çatlama
• Fayanslar düzgün şekilde yeniden yerleştirilmezse su girişi
• Kanca yerleşimini etkileyen eşit olmayan döşeme aralığı

AyarlanabilirKiremit çatı için çatı kancasıgüçlendirilmiş alt kol ve hassas karo açıklığı çok önemlidir.

2.5 Asfalt Kiremit Çatı (Karşılaştırmalı Referans)

Bir kiremit sistemi olmasa da, asfalt kiremitler sıklıkla kiremit çatılarla karşılaştırılır. Kiremit uygulamalarında, geleneksel kiremit kancaları yerine genellikle yanıp sönen L ayaklar kullanılır.

Bu ayrım kritiktir. Kiremit sistemlerinde kiremit çatı kancaları kullanmaya çalışmak (veya tam tersi) su yalıtımının bütünlüğünü tehlikeye atar ve standart kurulum uygulamalarını ihlal eder (Uluslararası Kod Konseyi, 2021).

3. Doğru Güneş Enerjili Çatı Kancasını Seçmek İçin Temel Mühendislik Kriterleri

Bir seçim yaparkengüneş çatı kancası üreticisiveya kanca modellerini değerlendirirken, tedarik ve mühendislik ekipleri aşağıdaki beş teknik boyutu değerlendirmelidir.

3.1 Kanca Yüksekliği ve Ayarlanabilir Aralık

Döşeme kalınlığı ve bindirme yüksekliği üreticilere ve bölgelere göre değişir. Ayarlanamayan bir kanca, yetersiz açıklık veya yük aktarımını olumsuz yönde etkileyecek aşırı boşluk riski taşır.

En iyi uygulama:

• Dikey ayarlanabilirlik ≥ 30–50 mm
• Doğrudan karo sıkıştırmasını önlemek için boşluk boşluğu
• Common Rail sistemleriyle uyumluluk

Ayarlanabilirlik, saha esnekliğini artırır ve birden fazla SKU envanterine olan ihtiyacı azaltır.

3.2 Taban Plakası Tasarımı ve Yük Dağılımı

Taban plakası kancayı kirişe sabitler. Dar veya ince bir taban, bağlantı elemanı stres konsantrasyonunu artırır ve çekilme direncini azaltır.

Yapısal bağlantı elemanı araştırmasına göre (American Wood Council, 2018), çekme kapasitesi gömme derinliğine ve ahşap yoğunluğuna bağlıdır. Öyleyse:

• Taban plakası kalınlığı ≥ 4–5 mm paslanmaz çelik
• Minimum iki yapısal bağlantı elemanı
• Kenar mesafesi uyumluluğu

3.3 Malzeme Kalitesi ve Korozyon Direnci

En çok primpaslanmaz çelik çatı kancalarıSUS304 veya SUS316 kullanın.

• SUS304: İç ortamlar için uygundur
• SUS316: Kıyı veya yüksek tuzluluk bölgeleri için önerilir

Korozyon zamanla kesit mukavemetini azaltır. 25 yıllık tasarım ömrüne sahip sistemler için malzeme seçimi çevresel etki kategorisine (ISO 9223) uygun olmalıdır.

3.4 Su Geçirmez Entegrasyon

Fayansın kaldırılması, altlığın geçici olarak açığa çıkmasını sağlar. Yanlış yeniden yerleştirme veya yanıp sönmenin eksik olması sızıntı riskini artırır.

En iyi uygulama:

• EPDM sızdırmazlık pedleri
• Gerektiğinde uyumlu yanıp sönme
• Aşırı kuvvet yerine fayans kesme

3.5 Kiriş Düzeniyle Uyumluluk

Kanca yerleşimi kiriş aralığıyla (tipik olarak 400-600 mm) sınırlıdır. Kanca geometrisi yanal kaymaya izin vermiyorsa kurulum verimsiz hale gelir ve yapısal olarak tehlikeye girer.

Gelişmişgüneş çatı kancasıtasarımlar, fayansları zorlamadan yapısal elemanlarla hizalamak için yanal ayarlanabilirliği içerir.

4. Risk Analizi: Yanlış Çatı Kancası Seçiminin Sonuçları

uygunsuzkiremit çatı güneş enerjisi montajıbileşen seçimi artar:

• Kurulum süresi %15–30 arttı
• Kırık fayanslardan kaynaklanan malzeme israfı
• Sızıntı iddiaları için garantiye maruz kalma
• Rüzgârın yükselmesi olaylarında yapısal sorumluluk

Yetersiz bağlantı yöntemlerinin kullanıldığı çatı üstü güneş sistemlerinde rüzgar kaynaklı arızalar belgelenmiştir (Kopp ve diğerleri, 2012). Modüller sıklıkla öncelikli ilgi odağı olsa da, ek donanım sıklıkla sistemin sürdürülebilirliğini belirler.

Tedarik ekipleri için toplam kurulum maliyeti, yalnızca donanım birim fiyatını değil, risk azaltmayı da içermelidir.

5. Ticari Projeler için Stratejik Tedarik Hususları

Çok sahalı ticari projeler için standartlaştırmaKiremit çatı için güneş enerjisi montajıçözüm iyileşir:

• Envanter kontrolü
• Kurulum eğitimi verimliliği
• Kalite güvence tutarlılığı
• Uzun vadeli bakım öngörülebilirliği

Ancak standardizasyon mühendislik uyumluluğunu geçersiz kılmamalıdır. Doğru yaklaşım aşağıdakileri yapabilen bir üretici seçmektir:

• Yapısal test raporlarının sağlanması
• Ayarlanabilir kanca tasarımları sunar
• Benzersiz döşeme geometrileri için özelleştirmeyi destekleme
• Büyük siparişler için parti tutarlılığı sağlama

Yüksek hacimli satın alma ortamlarında doğru seçimi yapmakgüneş çatı kancası üreticisiişlemsel bir satın alma yerine stratejik bir ortaklık kararı haline gelir.

6. Kiremit Tipine Göre Güneş Enerjili Çatı Kancası Seçim Matrisi

Birden fazla yöneticiyi yöneten mühendislik ekipleri içinkiremit çatı güneş enerjisi montajıYapılandırılmış bir karşılaştırma aracı, bölgeler arası projelerde karar alma verimliliğini önemli ölçüde artırır. Bir seçim yapmak yerinegüneş çatı kancasıyalnızca görünüm veya fiyata dayalı olarak yapılan seçimde geometri uyumluluğu, yük aktarım davranışı, çevreye maruz kalma ve kurulum toleransı dikkate alınmalıdır.

Aşağıdaki matris, kanca türlerini kiremit kategorileriyle eşleştirmek için pratik bir referans çerçevesi sağlar. Nihai mühendislik doğrulaması her zaman yerel bina kurallarına uygun olarak sahaya özel yapısal hesaplamaları dikkate almalıdır.

Döşeme Türü	Önerilen Kanca Yapılandırması	Ayarlanabilirlik Gereksinimi	Malzeme Sınıfı	Kurulum Risk Düzeyi	Mühendislik Notları
Düz Beton Kiremit	Standart ayarlanabilir düz kanca	30–50 mm dikey ayar	SUS304 (iç) / SUS316 (kıyı)	Orta	Sıkıştırma stresini önlemek için karo açıklığının ≥3 mm olduğundan emin olun
İspanyol / Roma Kavisli Çini	Dar kollu uzatılmış ayarlanabilir kanca	50 mm+ dikey aralık	SUS304 / SUS316	Yüksek	Eğriliğe uyumlu üst kol ve yanal ofset gerektirir
Kayrak Kiremit	Ultra ince kanca veya yanıp sönen entegre sistem	Minimum yükseklik, hassas hizalama	SUS316 tercih edilir	Çok Yüksek	Arduvaz üzerinde noktasal yükten kaçının; yanıp sönen entegrasyonu düşünün
Kil kiremit	Güçlendirilmiş alt kol ayarlanabilir kanca	30–40 mm	SUS304 / SUS316	Yüksek	Aşırı sıkmayı önleyin; düzgün döşeme yeniden yerleştirmeyi koruyun

Bu seçim matrisi evrensel bir seçimin olmadığını göstermektedir.Kiremit çatı için çatı kancasıuygulamalar. Her konfigürasyon döşeme geometrisine ve yapısal davranışa uygun olmalıdır.

7. Döşeme Kategorisine Göre Ayrıntılı Mühendislik Hususları

7.1 Düz Beton Kiremit Çatı: Kontrollü Açıklık ile Yapısal Stabilite

Düz kiremit sistemleri, kavisli veya arduvaz çatılarla karşılaştırıldığında nispeten montaj kolaylığı sağlar. Bununla birlikte, uygunsuz kanca yüksekliği seçimi yine de karo sıkışmasına veya yükselme dengesizliğine neden olabilir.

Temel mühendislik odak alanları:

• Rüzgarın yükselmesi altında bükülmeye direnmeye yetecek kadar kanca kolu kalınlığı
• Standart mertek aralığına uygun taban plakası genişliği (400–600 mm)
• Kanca başına minimum iki yapısal gecikme vidası
• ASCE 7 rüzgar yükü hesaplama gerekliliklerine uygunluk

Yüksek rüzgarlı bölgelerde, çatı bölgesi sınıflandırmasına bağlı olarak kaldırma kuvvetleri 2,0 kPa'yı aşabilir (ASCE, 2022). Bu nedenle, bir bağlantı elemanı seçerken izin verilen çekme direncinin doğrulanması önemlidir.Düz kiremit çatı için güneş enerjisi montajı.

7.2 İspanyol / Roma Kiremit Çatısı: Eğriliği ve Yük Transferini Yönetmek

Kavisli karo sistemleri asimetrik yük yolları sunar. Kanca, stres yoğunlaşması yaratmadan içbükey ve dışbükey karo yüzeyleri arasında köprü kurmalıdır.

Kritik tasarım parametreleri:

• Üst kol eğrilik toleransı
• Kiriş hizalaması için yanal ayarlanabilirlik
• Zirve kiremit sırtlarını temizlemek için genişletilmiş dikey yükseklik
• Eksantrik yükleme koşulları altında yapısal test

Kavisli fayanslar genellikle kurulum sırasında daha yüksek kırılma oranlarına sahip olduğundan, ayarlanabilir bir karo seçilmelidir.güneş çatı kancasıYeniden işleme maliyetlerini azaltır ve kurulum döngülerini kısaltır.

7.3 Arduvaz Kiremit Çatı: Hassas Mühendislik ve Risk Azaltma

Arduvaz çatı kurulumları en yüksek mühendislik disiplinini gerektirir. Kil veya betonun aksine arduvaz darbeye veya yoğun torka tolerans gösteremez.

İçinkayrak çatı için güneş enerjisi montajısistemler, şunları göz önünde bulundurun:

• Düşük profilli kanca geometrisi
• Su geçirmez membran korumalı ön delme stratejisi
• İzin verilen yerlerde metal yanıp sönme ile entegrasyon
• Uzun süreli dayanıklılık sağlamak için korozyona dayanıklı SUS316 kullanımı

Arduvaz çatılardaki kurulum hataları sıklıkla gizli arızalara, yani donma-çözülme döngüleri nedeniyle yayılan mikro çatlaklara neden olur (Uluslararası Kod Konseyi, 2021).

7.4 Kil Kiremit Çatı: Gevrekliğin ve Torkun Kontrolü

Kil kiremitler düşük çekme mukavemeti ve sınırlı bükülme toleransı sergiler. Bağlantı elemanlarının aşırı sıkılması kırılmanın en yaygın nedenlerinden biridir.

En iyi uygulamalar:

• Tork kontrollü sabitleme aletleri
• Kanca açıklığı için düzgün fayans kesimi
• Gerilimi dağıtan taban plakası tasarımı
• Fayans yeniden yerleştirildikten sonra görsel inceleme

Güçlendirilmiş olanı seçmekpaslanmaz çelik çatı kancasıKil çatı sistemlerinde yapısal güvenilirliği artırır.

8. Proje Riskini Artıran Yaygın Kurulum Hataları

Ticari anlamdakiremit çatı güneş enerjisi montajıProjelerde, aşağıdaki tekrarlanan hatalar maliyet aşımlarına ve uzun vadeli sorumluluğa katkıda bulunur:

8.1 Tüm Döşeme Türleri için Evrensel Kanca Kullanımı

Tek kancalı bir model kullanarak standartlaştırmaya çalışmak çoğu zaman yanlış hizalamaya ve döşeme hasarına yol açar. Geometriye özel çözümler gereklidir.

8.2 Rüzgar Yükü Bölgesi Değişiminin Göz ardı Edilmesi

Çatı köşeleri ve kenarları daha yüksek kaldırma kuvvetlerine maruz kalır. Kanca aralığı, yapısal kodlar kapsamındaki bölge sınıflandırmasını yansıtmalıdır.

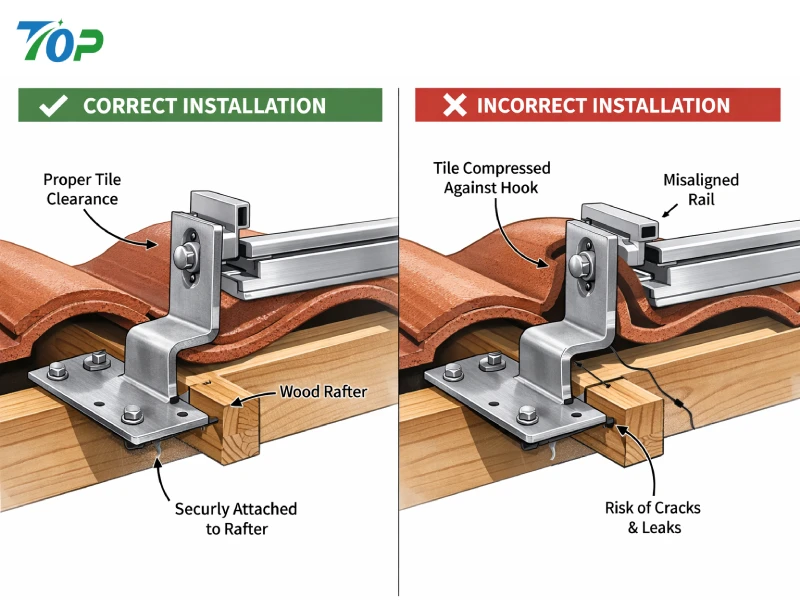

8.3 Yetersiz Fayans Açıklığı

Kiremitten kancaya doğrudan temas, yükü kırılgan çatı kaplama malzemelerine aktararak kırılma riskini artırır.

8.4 Yetersiz Bağlantı Elemanı Gömme Derinliği

Bağlantı elemanının dışarı çekilme kapasitesi, gömme derinliğine ve ahşap yoğunluğuna bağlıdır (American Wood Council, 2018). Bu parametrelerin hafife alınması sistem güvenlik marjlarını azaltır.

8.5 Isıl Genleşmenin Hesaplanamaması

Paslanmaz çelik ve alüminyum montaj rayları farklı oranlarda genişler. Uygun olmayan tasarım, kanca bağlantılarında uzun süreli gerilime neden olabilir.

9. Kurulum Verimliliği ve İşçilik Maliyeti Optimizasyonu

Doğruyu seçmekgüneş çatı kancası üreticisikurulum verimliliğini önemli ölçüde etkileyebilir.

Saha verimliliğini artıran özellikler:

• Önceden birleştirilmiş ayarlanabilir bileşenler
• Açık yapısal yük belgeleri
• Büyük tedarik siparişleri için parti tutarlılığı
• Uyumlu ray arayüz tasarımı

İnşaat verimliliği üzerine yapılan çalışmalar, kurulumun basitleştirilmesinin tekrarlayan sistemlerde işçilik süresini %10-25 oranında azalttığını göstermektedir (Gould ve Joyce, 2014). Büyük çatı üstü güneş enerjisi portföylerinde bu tür tasarruflar proje marjlarını önemli ölçüde etkiler.

10. Mühendislik Yükü Doğrulaması ve Dokümantasyonu

Ticari güneş enerjisi geliştiricileri ve EPC yüklenicileri için dokümantasyon önemlidir. Güvenilirgüneş çatı kancasıtedarikçi şunları sağlamalıdır:

• Mekanik yük testi raporları
• Malzeme sertifikaları (SUS304 / SUS316)
• Sonlu eleman analiz verileri (varsa)
• Korozyona dayanıklılık sınıflandırması
• Kalite kontrol izlenebilirlik kayıtları

Rüzgar yükü testi araştırması (Kopp ve diğerleri, 2012), bağlantı bütünlüğünün çoğu zaman çatı üstü sistem performansında sınırlayıcı faktör olduğunu göstermektedir. Bu nedenle kanca seçiminin varsayımlardan ziyade mekanik kanıtlarla doğrulanması gerekir.

11. Fayda-Maliyet Analizi: Birim Fiyatın Ötesinde

Tedarik kararları, ilk birim maliyetten ziyade yaşam döngüsü değerini dikkate almalıdır. Daha düşük fiyatlıKiremit çatı için çatı kancasıayarlanabilirlik veya yapısal sertifikasyona sahip olmayan bir durum aşağıdakilerle sonuçlanabilir:

• Daha yüksek fayans değiştirme maliyetleri
• Uzatılmış kurulum süresi
• Hava olaylarından sonra sigorta anlaşmazlıkları
• Uzun vadeli güvenilirliğin azalması

Toplam maliyet yaklaşımı şunları içerir:

• Malzeme maliyeti
• İşçilik maliyeti
• Risk azaltma maliyeti
• Garantiye maruz kalma
• Bakım öngörülebilirliği

Bütünsel olarak değerlendirildiğinde ayarlanabilir mühendislikgüneş çatı kancasısistemler genellikle büyük ticari portföylerde daha iyi yatırım getirisi sağlar.

12. Büyük Ölçekli Projeler İçin Doğru Güneş Enerjili Çatı Kancası Üreticisi Nasıl Seçilir

Ticari ve portföy bazlı çatı üstü güneş enerjisi geliştirmede,güneş çatı kancası üreticisistratejik bir mühendislik ve risk yönetimi kararıdır. Üreticinin tasarım yeteneği, üretim kontrolü ve dokümantasyon şeffaflığı kurulum verimliliğini, yapısal güvenilirliği ve uzun vadeli varlık performansını doğrudan etkiler.

Tedarik ve mühendislik ekipleri, fiyat ve teslimat süresini değerlendirmenin ötesinde, kaynak seçerken aşağıdaki boyutları da değerlendirmelidir:güneş çatı kancasıkiremit çatı güneş montaj projeleri için sistemler.

12.1 Mühendislik Yeteneği ve Yapısal Doğrulama

Nitelikli bir üretici, simüle edilmiş rüzgar yükselmesi ve aşağı doğru basınç koşulları altında yük taşıma kapasitesini gösteren mekanik doğrulama verilerini sağlamalıdır.

Talep edilecek temel belgeler:

• Statik yük testi raporları
• Malzeme çekme mukavemeti sertifikası
• Sonlu elemanlar analizi (FEA) belgeleri
• Bağlantı elemanı uyumluluk doğrulaması
• ISO 9223 uyarınca korozyon direnci sınıflandırması

Bağlantı sistemleri genellikle çatı üstü güneş enerjisi kurulumlarındaki en zayıf halkadır. Rüzgar mühendisliği araştırması, çatıya monte edilen sistemlerin izole edilmiş bileşenler yerine entegre yapısal montajlar olarak değerlendirilmesi gerektiğini doğrulamaktadır (Kopp ve diğerleri, 2012). Belgelenmiş test kanıtları sağlayamayan bir tedarikçi, önlenebilir proje riskini beraberinde getirir.

12.2 Malzeme Kalitesi ve İzlenebilirlik

En yüksek performanslıpaslanmaz çelik çatı kancalarıSUS304 veya SUS316 paslanmaz çelikten üretilmektedir. Ancak malzeme kalitesi tek başına yeterli değildir; İzlenebilirlik ve tutarlılık da aynı derecede önemlidir.

Portföy ölçeğinde satın alma için kalite kontrol sistemleri şunları içermelidir:

• Parti düzeyinde malzeme sertifikasyonu
• Boyutsal tolerans denetimi
• Yüzey cilası tutarlılık kontrolleri
• Kaynak bütünlüğü denetimi (varsa)

Korozyon zamanla etkili kesit alanını ve yapısal gücü azaltır. Kıyı veya yüksek nemli bölgelerde, 25 yıllık tasarım dayanıklılığını korumak için genellikle SUS316 önerilir.

12.3 Ayarlanabilirlik ve SKU Optimizasyonu

Modüler ayarlanabilir kanca tasarımları sunan üreticiler envanter karmaşıklığını azaltır. Birden fazla sabit yükseklikteki modeli stoklamak yerine ayarlanabilirKiremit çatı için çatı kancasısistemler düz, kil ve orta derecede eğrilikli karoları kaplayabilir.

Bu esneklik şunları geliştirir:

• Depo verimliliği
• Kurulum uyarlanabilirliği
• Azaltılmış alan değişiklikleri
• Daha hızlı satın alma döngüleri

Yaşam döngüsü maliyeti açısından bakıldığında, uyarlanabilir kanca sistemleri, düşük maliyetli sabit geometrili alternatiflerle karşılaştırıldığında sıklıkla daha yüksek uzun vadeli değer sağlar.

12.4 Üretim Kapasitesi ve Tedarik İstikrarı

Büyük ticari güneş enerjisi portföyleri tutarlı teslimat programları gerektirir. Montaj donanımındaki tedarik kesintisi, kurulum ekibini geciktirebilir ve devreye alma zaman çizelgelerini etkileyebilir.

GüvenilirKiremit çatı için güneş enerjisi montajıtedarikçi şunları göstermelidir:

• Ölçeklenebilir üretim hatları
• Teslim süresi şeffaflığı
• İhracat lojistik yeteneği
• Tutarlı boyutsal tekrarlanabilirlik

Tutarlılık özellikle önemlidir çünkü kanca yüksekliğindeki veya taban plakası hizasındaki boyutsal değişiklikler, uzun çatı açıklıklarında rayların yanlış hizalanmasına neden olabilir.

13. Ticari Tesisler için Mühendislik İşbirliği Modeli

Ticari ve çok binalı çatı portföyleri için kurulumcu ile bina yöneticisi arasındaki işbirliğigüneş çatı kancası üreticisimalzeme listesi tamamlanmadan önce gerçekleşmelidir.

Optimize edilmiş bir iş akışı genellikle şunları içerir:

1. Çatı yapısı dokümantasyon incelemesi
2. Fayans tipi tanımlama ve kalınlık ölçümü
3. Yerel yasaya göre rüzgar ve kar yükü hesaplaması
4. Kanca aralığı yerleşim planı
5. Yapısal bağlantı elemanı özellikleri
6. Prototip doğrulaması (gerekiyorsa)

Bu adımların inşaat öncesi aşamalara entegre edilmesi, değişiklik emirlerini ve saha ayarlamalarını azaltır. ASCE 7'ye (2022) göre çatı sistemleri, bölgeye özgü rüzgar yükselme basınçlarını hesaba katmalıdır. Bağlantı aşamasındaki mühendislik girdisi uyumluluğu sağlar ve yapısal dayanıklılığı artırır.

14. Kiremit Çatı Güneş Enerjisi Montajında ​​Uzun Vadeli Performans Hususları

Değerlendirirkengüneş çatı kancasısistemlerde uzun vadeli güvenilirlik, ilk kurulum performansı kadar önemlidir.

14.1 Isıl Genleşme ve Yorulma

Solar montaj rayları genellikle alüminyumdur, kancalar ise paslanmaz çeliktir. Malzemeler arasındaki farklı genişleme, bağlantı noktalarında döngüsel gerilime neden olur. 25 yıllık hizmet ömrü boyunca yorulma direnci önemli hale gelir.

14.2 Korozyon Ortamı Sınıflandırması

ISO 9223 atmosferik aşındırıcılık seviyelerini sınıflandırır. Kıyı ortamları (C4–C5 kategorileri) korozyona daha dayanıklı malzemeler gerektirir. Bu gibi durumlarda oyuklanma korozyonunu önlemek için SUS316 önerilir.

14.3 Bakım Erişilebilirliği

Kancalar, modülün tamamını çıkarmadan inceleme erişimine izin vermelidir. Verimli bakım tasarımı, uzun vadeli operasyonel istikrarı artırır.

15. Solar Çatı Kancaları Hakkında Sıkça Sorulan Sorular

15.1 Bir solar çatı kancası tüm kiremit türlerine uyabilir mi?

Hayır. Döşeme geometrisi önemli ölçüde değişiklik gösterir. Ayarlanabilir tasarımlar birden fazla döşeme kategorisini kapsayabilir, ancak arduvaz ve oldukça kavisli İspanyol döşemeleri genellikle özel konfigürasyonlar gerektirir.

15.2 Kanca seçmeden önce karo yüksekliğini nasıl ölçebilirim?

Toplam döşeme kalınlığını ve örtüşme yüksekliğini ölçün. Seçilen kanca yüksekliğinin karo yüzeyini sıkıştırmadan yeterli açıklık sağladığından emin olun.

15.3 Sahil kiremit çatısına güneş enerjisi montajı için en iyi malzeme hangisidir?

Geliştirilmiş korozyon direnci nedeniyle yüksek tuzluluk veya deniz ortamları için SUS316 paslanmaz çelik önerilir.

15.4 Kilowatt başına kaç tane çatı kancası gereklidir?

Kanca miktarı rüzgar bölgesi sınıflandırmasına, modül boyutuna ve ray açıklığına bağlıdır. Yapısal hesaplamalar ASCE 7 yük kriterlerine uygun olmalıdır.

15.5 Solar tavan kancalarının yanıp sönmesi gerekiyor mu?

Bazı kiremit çatı sistemlerinde, uzun vadeli sızıntı önlemeyi arttırmak için flaşör veya su geçirmez membran entegrasyonu tavsiye edilir.

15.6 Kurulum sırasında fayansın çatlamasına ne sebep olur?

Yaygın nedenler arasında yetersiz boşluk, aşırı sıkma, uygun olmayan kaldırma tekniği ve eşit olmayan yük dağılımı yer alır.

15.7 Kurulum süresi nasıl kısaltılabilir?

Ayarlanabilir önceden monte edilmiş kancaların ve standartlaştırılmış ray arayüzlerinin kullanılması, kurulum verimliliğini önemli ölçüde artırır.

16. Stratejik Sonuç: Mühendislik Hassasiyeti Proje Karlılığını Artırır

Doğruyu seçmekgüneş çatı kancasıbir içinkiremit çatı güneş montaj sistemiçok boyutlu bir mühendislik kararıdır. Döşeme geometrisi, yük aktarım davranışı, korozyon ortamı ve kurulum iş akışının tümü birlikte değerlendirilmelidir.

Ticari ölçekli projeler için bağlantı sistemi şunları belirler:

• Yapısal uyumluluk
• Kurulum verimliliği
• Garantiye maruz kalma
• Yaşam döngüsü bakım maliyeti
• Portföy düzeyinde güvenilirlik

İyi tasarlanmış ayarlanabilirKiremit çatı için çatı kancasıuygulamalar sahadaki belirsizliği azaltır, yük dağılımını iyileştirir ve su geçirmezlik bütünlüğünü artırır. Belgelendirilmiş yapısal doğrulama ve üretim tutarlılığı ile desteklendiğinde bu tür sistemler, uzun vadeli stabilite ve ölçülebilir maliyet avantajları sağlar.

Ataşman seviyesindeki mühendislik hassasiyeti, doğrudan proje marjlarının iyileştirilmesine ve operasyonel riskin azalmasına dönüşür. Kurulumcular, EPC yüklenicileri ve kiremit çatı güneş enerjisi portföylerini yöneten satın alma ekipleri için doğru seçimi yapmakgüneş çatı kancası üreticisisadece bir kaynak bulma kararı değil, yapısal bir stratejidir.

Referanslar

• Amerikan İnşaat Mühendisleri Derneği. (2022).Binalar ve diğer yapılar için minimum tasarım yükleri ve ilgili kriterler (ASCE/SEI 7-22). ASCE.
• Amerikan Ahşap Konseyi. (2018).Ahşap yapılara yönelik ulusal tasarım spesifikasyonu (NDS). Amerikan Ahşap Konseyi.
• Uluslararası Standardizasyon Örgütü. (2012).ISO 9223: Metallerin ve alaşımların korozyonu - Atmosferlerin aşındırıcılığı - Sınıflandırma. ISO.
• Uluslararası Kod Konseyi. (2021).Uluslararası konut kodu (IRC). ICC.
• Kopp, G.A., Farquhar, S. ve Morrison, M. (2012). Çatıdaki güneş panellerindeki rüzgar yükleri.Rüzgar Mühendisliği ve Endüstriyel Aerodinamik Dergisi, 111, 100–111.
