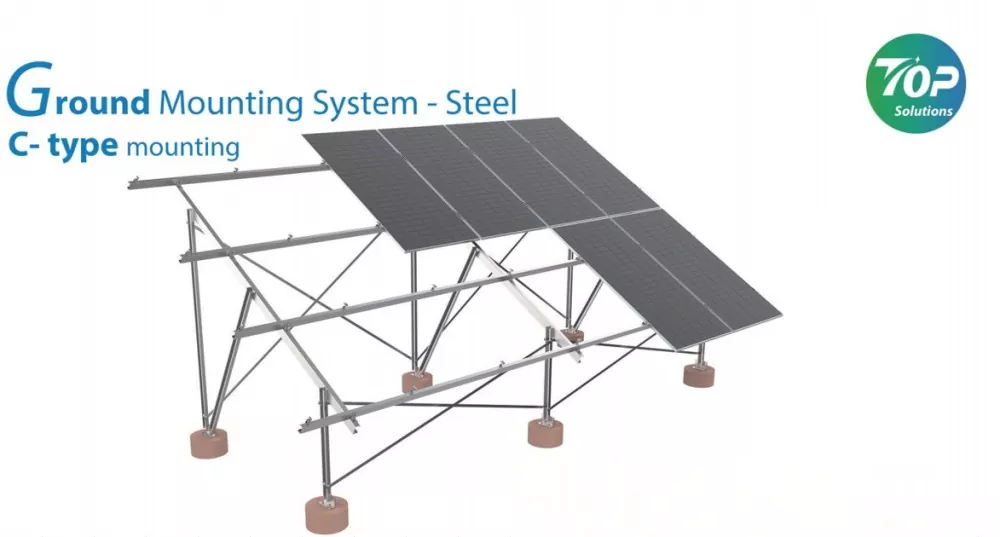

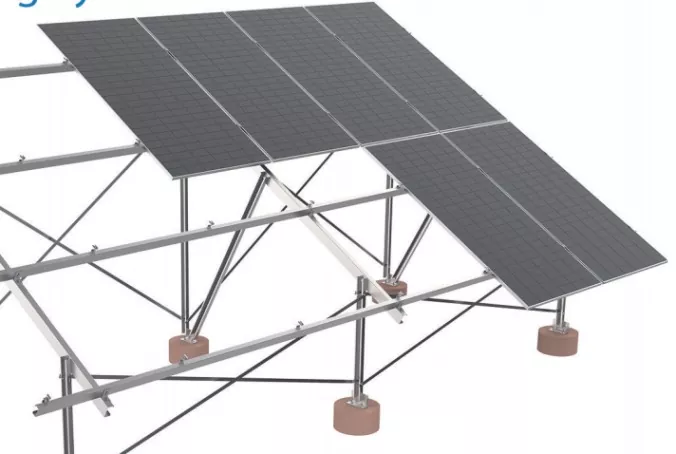

Güneş Paneli Zemin Montaj Rafı

Zemin sisteminiz için yüksek mukavemetli ve hafif bir güneş enerjisi montaj rafı almak için Topfencesolar ile iletişime geçebilir ve bu C-şekilli güneş paneli zemine montaj rafının tedarikçiniz olmasına izin verebilirsiniz.

Bu yüksek kaliteli yere montaj sistemi, yeterli taşıma kapasitesi sağlarken güneş panelleri de dahil olmak üzere tüm destek sisteminin ağırlığını azaltacaktır. Daha hafif braketleri nakliye ve kurulum sırasında taşımaya çok uygundur. İyi ilerlemelerden bir diğeri ise temelin taşıma gereksinimlerini azaltmasıdır.

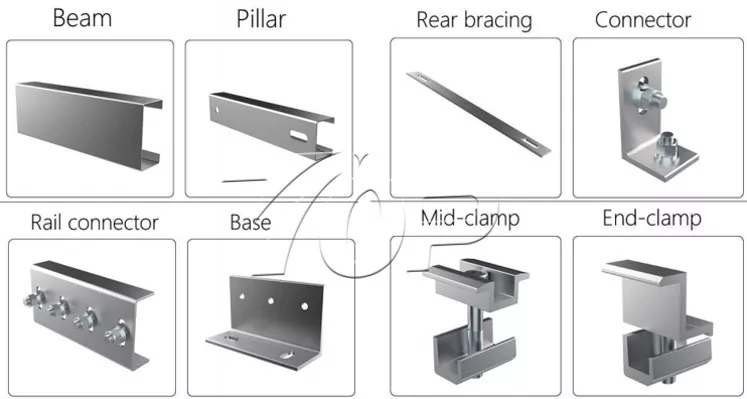

Bileşenler:

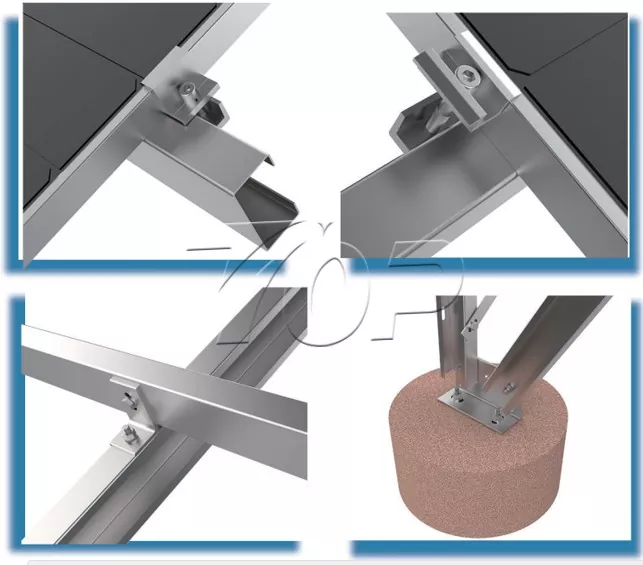

Yapı bağlantı parçası detayları

Kurulum Adımları:

1 Kuruluma Hazırlanma

Saha kontrolü: Zeminin düzlüğünü ve toprak tipini kontrol edin (ankraj vidaları veya beton temeller tavsiye edilir).

2 Kurulum Prosedürü

Temel sabitleme:

Beton temeller kullanılıyorsa: en az 80 cm derinliğinde beton ayaklar dökün ve destek taban cıvatalarını takın.

Ankraj vidaları kullanılıyorsa (önerilir): Vidaları tasarım derinliğine (genellikle 1,2-2m) kadar zemine vidalayın.

Destek montajı:

C şeklindeki çelik kolonu temel üzerine dikey olarak sabitleyin ve cıvatalarla sıkın.

Güneş paneli zemine monte raf yapısının düz olduğundan emin olmak için enine destek kirişlerini ve çapraz destekleri takın (bir seviye kullanarak kalibre edin).

Güneş panellerini takın:

Güneş enerjisi zemin panelleri kirişin üzerine yerleştirilir ve eşit aralık sağlamak için alüminyum alaşımlı kelepçeleme aparatıyla sabitlenir (ısı dağıtımı için önerilen aralık ≥10cm).

Avantajları:

Yüksek mukavemetli malzeme: Sıcak daldırma galvanizli çelik (HDG) veya anodize alüminyum, 25 yıldan fazla kullanım ömrüyle mükemmel korozyon direnci ve yapısal dayanıklılık sağlar.

Modüler tasarım: Güneş paneli zemine montaj rafı, çeşitli güneş paneli boyutlarıyla uyumlu, hızlı montaj ve ayarlamayı destekler.

Rüzgar direnci: Optimize edilmiş zemine monte güneş rafı yapısal tasarımı ve temel sabitlemesi sayesinde, yüksek rüzgar basıncına sahip alanlar için uygun olan 60 m/s'nin üzerindeki rüzgar hızına dayanabilir.

Esnek kurulum Açısı: Güç üretim verimliliğini en üst düzeye çıkarmak için sabit eğim Açısını (15°-60°) veya mevsimsel Açı ayarını destekleyin.

Düşük bakım: Beton temel gerektirmez, inşaat kirliliğini azaltır, bakım maliyetleri düşüktür.
