Kiremit Çatı Kanca Montaj Sistemi

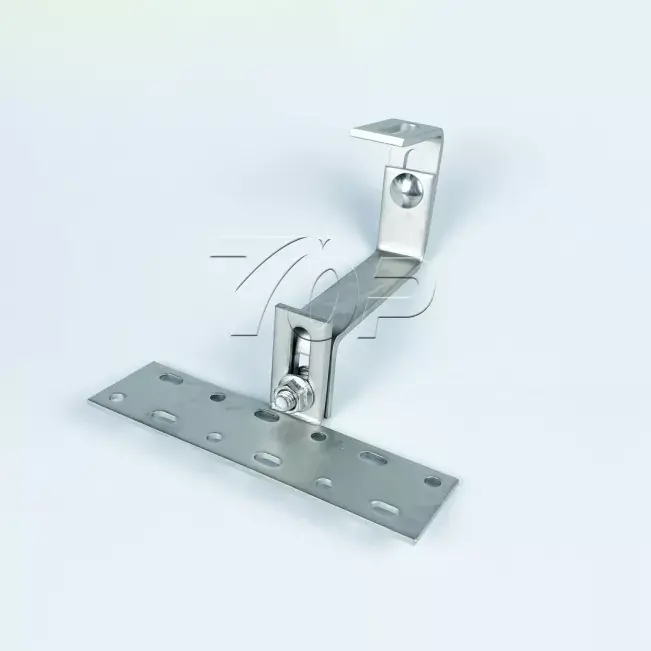

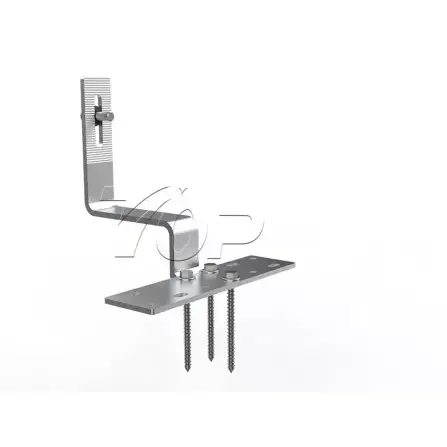

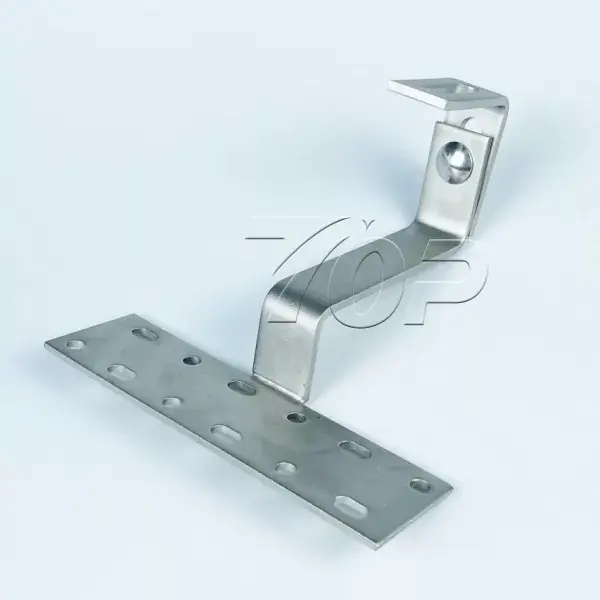

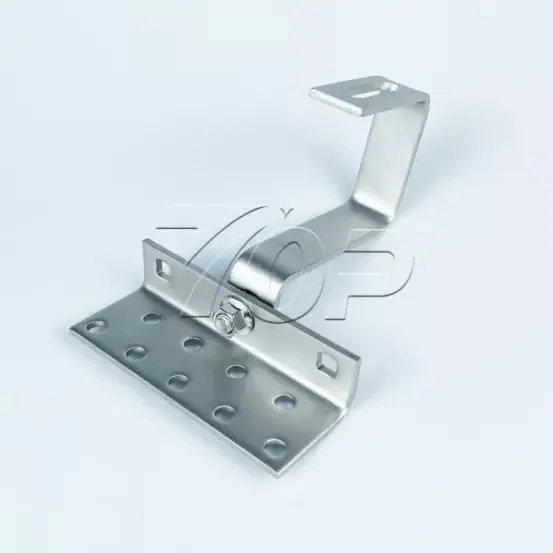

Güvenilir bir Çin üreticisi ve tedarikçisi mi arıyorsunuz? Başka yere bakmayın! Topfencesolar, yüksek kaliteli Kiremit Çatı Kancası Montaj Sistemi sunan lider bir fabrikadır. Topfencesolar çatı kanca yapısı tasarımı, Parça No: TF-AHK-H12, iki yüksekliği ayarlanabilir tasarımdır, 120-150 mm arası 5 mm kalınlığında paslanmaz çeliktir.

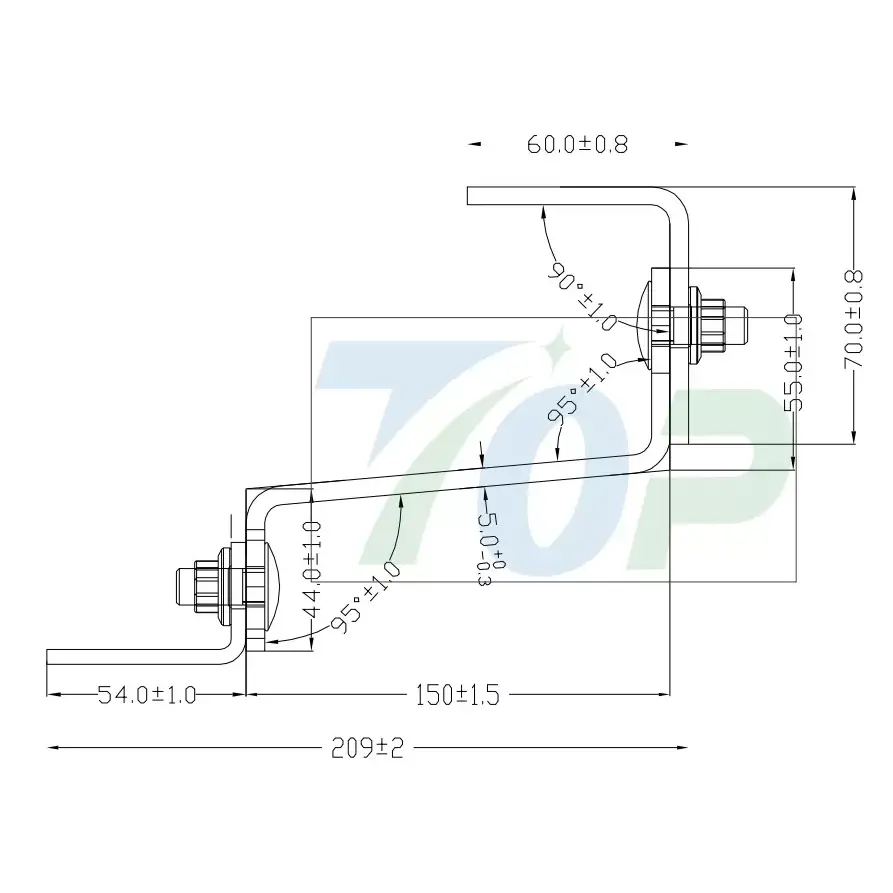

Teknik gereksinimler:

1. Kaynak geçişleri, alttan kesme, çatlak veya hava deliği vb. olmadan muhteşem bir yüzeye sahip, eşit derecede yoğundur.

2.Bölümler keskin kenar, keskin köşe veya çapak vb. olmadan düzdür.

3. Tanımlanamayan tolerans M derecesine (GB/T 1804-2000) göre uygulanır.

4.Dik açı için işaret yok.

5.Yüzey işlemi müşterinin gereksinimlerine göre yapılır.

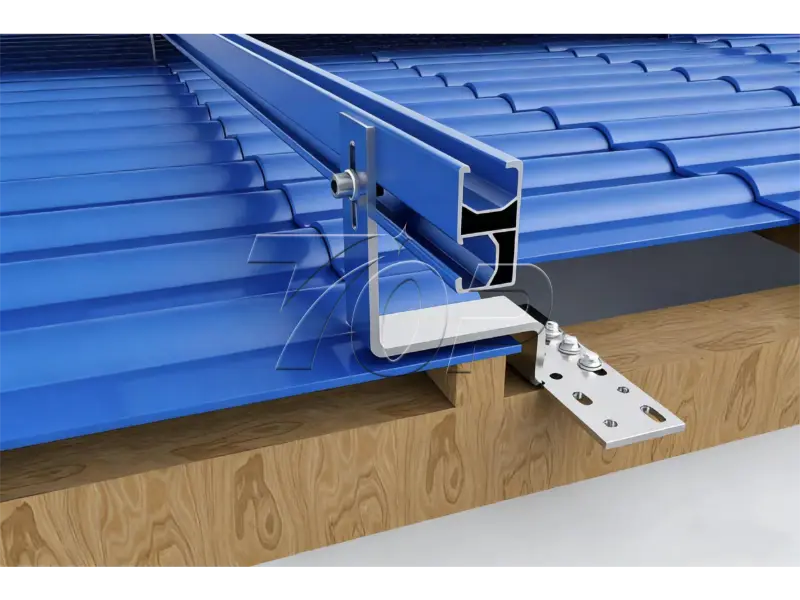

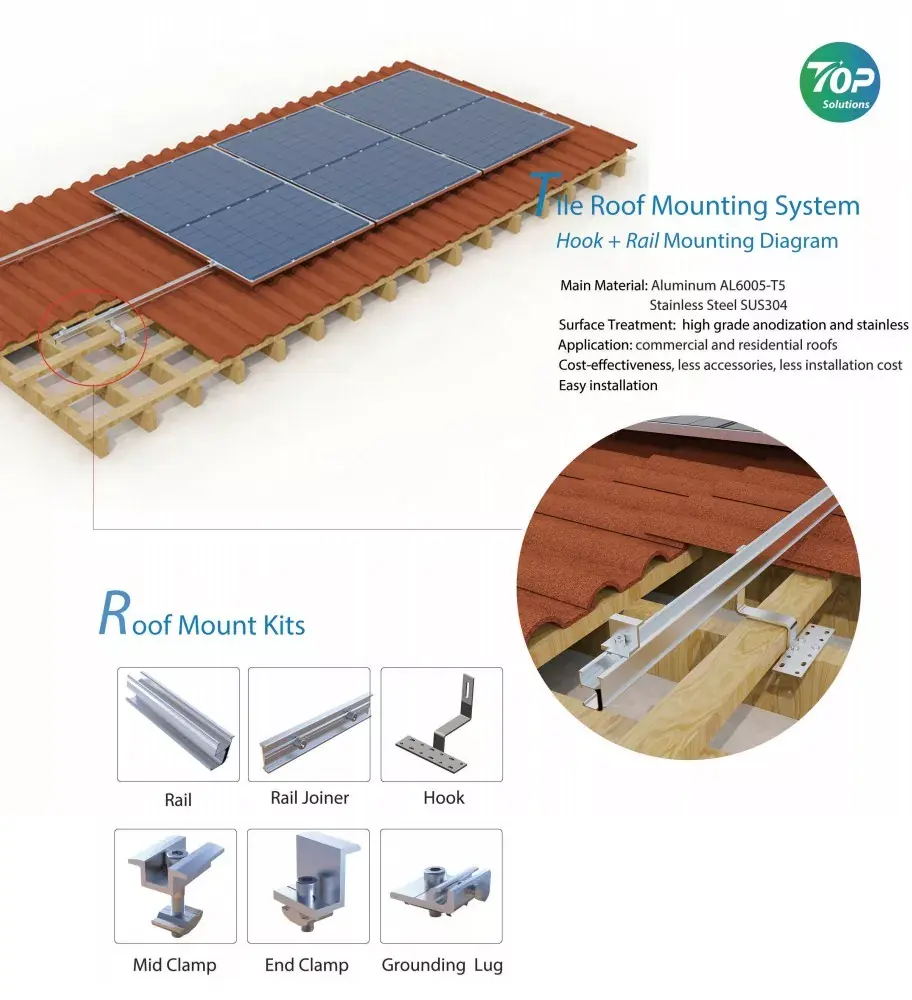

Geleneksel zemin montajından farklı olarak çatı üstü montaj çözümü, güneş enerjisinin kullanım oranını etkili bir şekilde artırıyor. Topfencesolar'ın Kiremit Çatı Kancası Montaj Sistemi, konut ve ticari güneş enerjisi santrallerinde popüler olarak kullanılır. Kiremit çatı esas alınarak tasarlanmış özel kanca şeklini kullanan ve bunu çatı ahşap kirişine monte eden çözüm, kanca gövdesinin bükülme şekli kiremitlere zarar vermeden çatıya %100 temassız yapıştırmadır. Ve bu tasarım, çatıya nüfuz etmeden orijinal çatıyı güvenli bir şekilde tutabilir ve minimum su sızıntısı riskini azaltabilir.

Malzeme:

Topfencesolar Kiremit Çatı Kancası Montaj Sistemi tasarımları ağırlıklı olarak paslanmaz çeliklerden oluşmakta olup, 25 yılı aşkın hizmetle yüksek kaliteyi ve dayanıklılığı uzun süre kullanmaktayız. Malzeme SUS304 paslanmaz çeliktir. Ve çatıdaki güneş panellerini güçlü bir şekilde desteklemek için Al6005-T5 alüminyum rayları kullanan sistem birleşiyor.

Bu kanca için rayın yüzey işlemi:≥15μm eloksal yüzey işlemine sahip alüminyum.

Performans: Alüminyum yapıların farklı din uygulamaları altında ve hatta karmaşık iklim koşullarında bile mükemmel korozyon önleyici özelliğinin korunması.

Sertifikalar: Topfencesolar kancası SGS/CE/TUV'ye uygundur ve üretim kalitesi SGS standardına uygundur.

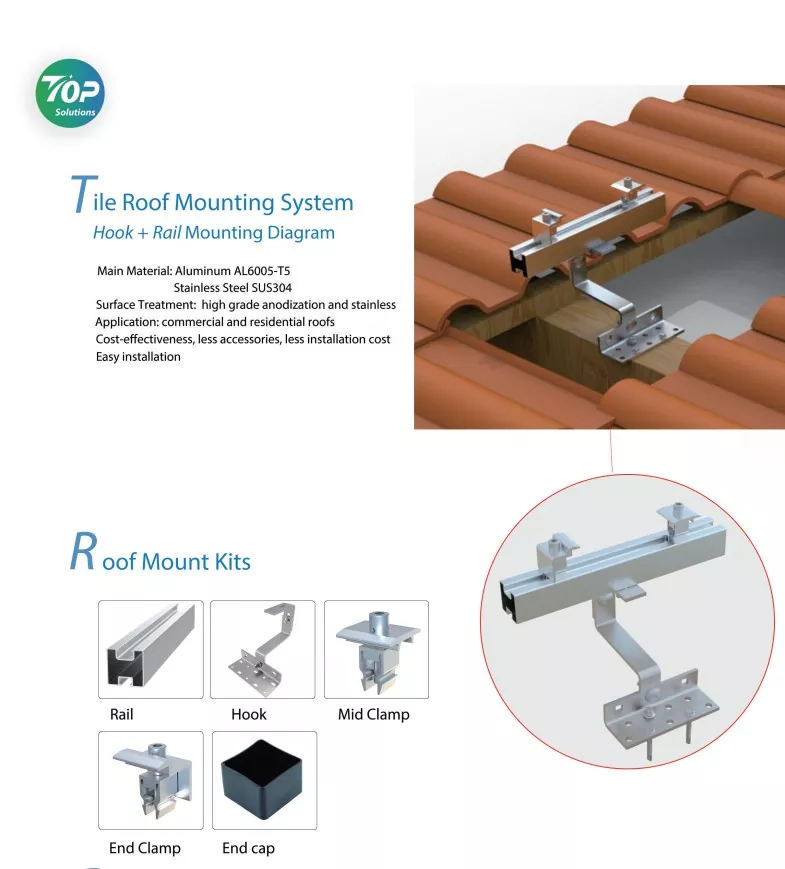

Kiremit çatı kancalarının bileşenleri:

Yanıp sönen: kauçuk

Kanca Kolu: SUS304 çelik

Bağlantı elemanları: vidalar/kendinden diş açan pim

Ray kelepçeleri: Orta kelepçe/ Uç kelepçe

Faydalar:

Bu hızlı Topfencesolar çatı kancası kurulumunun faydaları, kurulumun en düşük maliyetle hızlı olması ve çatının orijinal yapısında minimum değişiklik yapmasıdır. Dolayısıyla bu kancalı montaj sistemi, çatıya uyum sağlayacak yüksek bir estetik çekiciliğe sahiptir.

Ayrıca Avrupa pazarında da adından söz ettiren Siyah renk seçeneklerimiz mevcuttur.

Uygulama, güneş panelinin kiremit çatı montaj sistemine uygundur. Detay modeli, güneş kiremit çatı kancası montaj braketlerini + alüminyum ray montajını içerir.

Kurulum adımları:

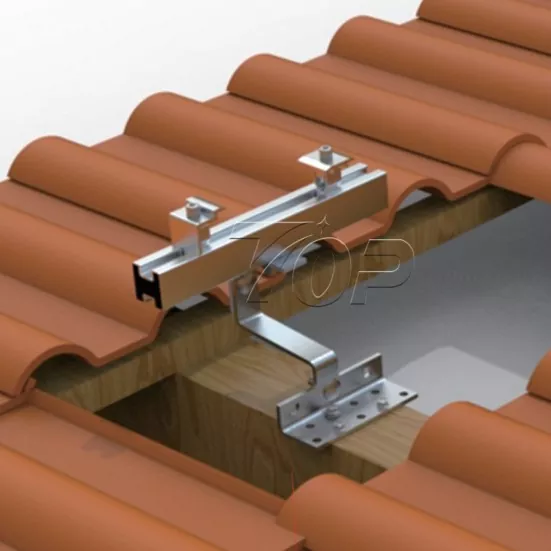

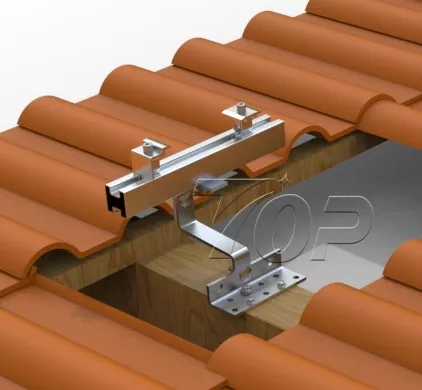

İlk adım: Kiremit çatı üzerindeki tüm sistem yapısı, ray kancasını çatının ahşap kirişine sabitleyen vidalar veya cıvatalar kullanmaktır.

İkinci adım: Topfencesolar alüminyum rayların kancalara monte edilmesi, farklı rayların birbirine ray konnektörleri ile bağlanması.

Üçüncü adım: Tüm çatı kancaları hazır olduğunda ve üzerine alüminyum raylar takıldığında, güneş panellerini monte etmeye hazırlanın. PV panellerini monte etmeden önce, dikey veya yatay yönlendirme kurulumunu tamamlamak için panel dizisi düzenini Topfencesolar mühendis ekibiyle onaylayın. Daha sonra PV panelleri 1 çift halinde 4-14 veya daha fazla panel halinde bir set halinde veya iki panel bir sıra halinde, 4-20 adet güneş panelini bir sütun halinde rayların üzerine yerleştirin. Çatı büyüklüğüne ve güneş gören tarafa göre sıra ve sütun panel adetleri. Çatınızdaki güneş paneli yerleşiminin nasıl tasarlanacağı ve çatınıza hangi güç kapasitesinin kurulabileceği konusunda profesyonel detaylar için TOPrfence enerji mühendisleri ekibine danışabilirsiniz.

Dördüncü adım: Güneş panellerini alüminyum raylara Topfencesolar Mid-clmap'lerle bağlamak ve bu güneş panellerini kiremit çatılarda güvenli bir şekilde korumak için End-clmap'lerle sonlandırmak.

Yapı tasarımını ve güneş paneli montajını etkileyen faktörler:

1. Çatı boyutu – binanıza ne kadar büyük kurulum yapabileceğiniz güç kapasitesine karar verir.

2. Çatı Tipi: Farklı çatı tiplerinin farklı montaj çözümleri vardır. Raylı kancaların seçilmesi eğimli kiremit çatı, en iyi çözümlerden biridir, daha düşük maliyet, güneş paneli desteğinin yüksek mukavemeti ve çatı ağırlığı yükleme güvenliği için iyi olan hafif yapı. Ancak metal çatı veya beton çatı gibi L ayaklar + raylı yapı veya balast sistemleri vb. seçmeniz gerekir. Lütfen Topfencesolar Mühendis ekibine danışın.

3. Güneş panellerinin boyutları ve her panelin güç kapasitesi. Yapının ağırlık yüklemesi ile ilgilidir.

4. Rüzgar hızı. Kiremit Çatı Kancası Montaj Sistemi yapısı, 2m/s'den 70m/s'ye (ortalama rüzgar hızı 3 saniye standart olarak sayılmıştır) kadar olan rüzgarlara dayanabilecek kadar sağlam olmalıdır.

5. Yapının malzemesi: Şu anda montaj yapılarında en sık kullanılanlar Çelik ve Alüminyumdur, çünkü çatı yapısı hafif malzemeyi seçmelidir, bu nedenle Almuminun'a gitmek en iyi seçenektir. Topfencesolar'ın solar Alüminyum Al6005-T5'i piyasadan daha kalitelidir.

Avantajları

1.Topfencesolar tarafından tasarlanan Solar Montaj Sistemi için Eğimli Kiremit Çatı Kancaları, kolay montaj tasarımı, daha az braket, hızlı kurulumdur.

2.Çatı kanca kitlerimiz yüksek dereceli eloksal işlemine ve paslanmaz yüzey işlemine sahiptir. Uzun süreli kullanıma destek olur.

3. Optimize edilmiş daha az aksesuar tasarımı daha düşük maliyetlidir. Sahalarda kurulum maliyetini azaltmak için daha az kurulum işçiliğine ihtiyaç vardır.

4.Topfencesolar, çeşitli kiremit çatıları karşılamak ve Almanya, Polonya, Avusturya, İspanya veya Japonya, Endonezya vb. Pazarları kapsayacak şekilde ayarlanabilir farklı tipte kanca seçenekleri desteğine sahiptir.

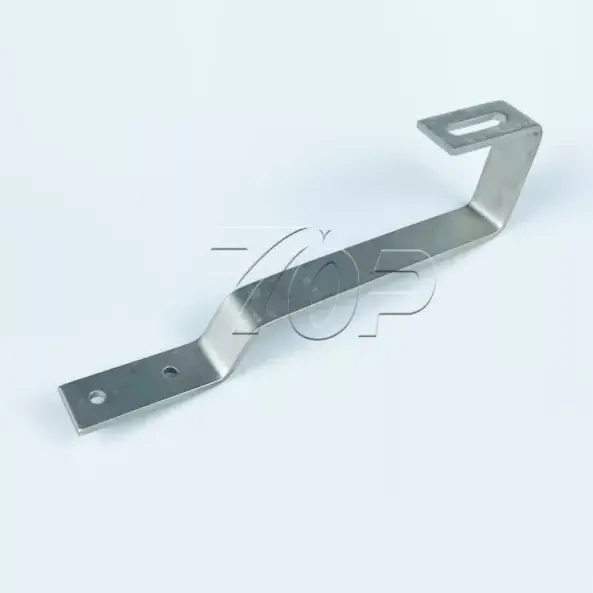

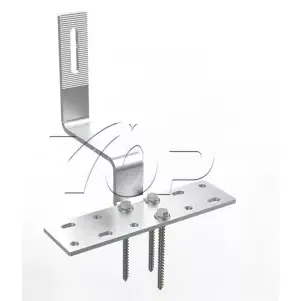

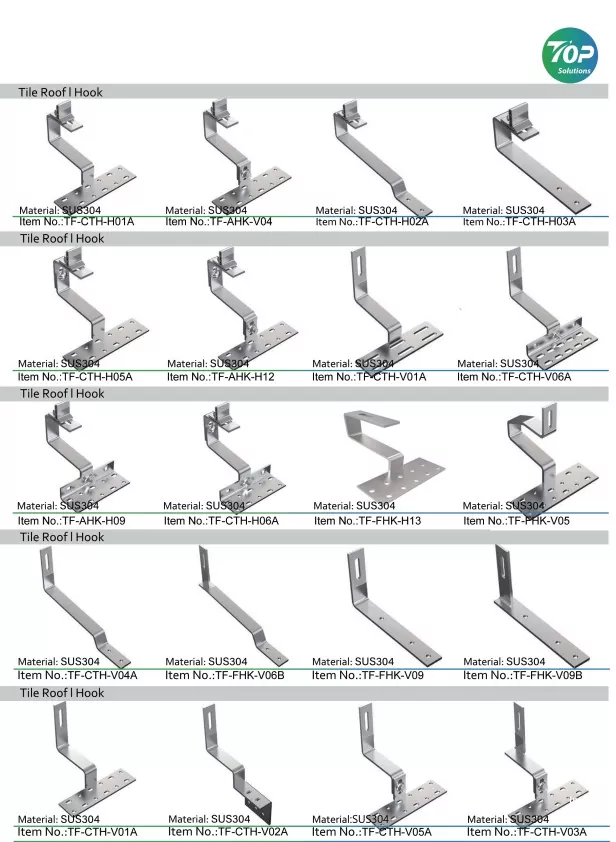

Farklı şekil ve kanca türlerinde daha fazla seçenek:
