U-Stil Mini Raylı Solar Montaj Sistemi

Çin'de, Topfencesolar fabrikasının U-Stil Mini Raylı Güneş Enerjili Montaj Sistemi, geleneksel ağır ana rayları terk etti ve bunun yerine yüksek mukavemetli alüminyum U-şeklinde küçük bir ray benimsedi. Bu nedenle uzun süreli dış mekan kullanımına uygundur. Sistem özel sabitleme kelepçeleri ile birlikte gelir. Kurulum sırasında çatıya delik açılmasına gerek yoktur. Kelepçeler IBR çatı çıkıntılarına güvenli bir şekilde kilitlenir. Bu yöntem çatı yapısına zarar vermez. Tüm bileşenler standart bir tasarım kullanır.

Yapısı çok basittir ve ağırlığı hafiftir. Sahada kurulumu kolaylaştırır. Çözümün tamamı malzeme verimliliğini artırır ve inşaat süresini kısaltır. Dolayısıyla ticari, endüstriyel çatı projeleri, konut çatı üstü güneş enerjisi projeleri için uygundur.

Teknik parametreler

Özellikler ve Faydalar

1.Bu U-Stil Mini Raylı Güneş Enerjili Montaj Sistemi, yüksek mukavemet ve düşük ağırlıkta özel performansa sahip AL6005-T5 alüminyum alaşımını kullanır. Çatı yapısındaki ek yükü önemli ölçüde azaltır. Bu, açık alanda güçlü korozyon direnci sağlar. Ve zorlu ortamlarda uzun süreli kullanıma uygun hale getiriyor.

2. Raysız tasarım ve önceden delinmiş delikler, sahalarda ölçüm ve kesme işlemlerini ortadan kaldırır. Uzun rayları monte etmeye gerek yok. Modüler kurulum kiti işlemi basit ve düz hale getirir. Ayrıca işçilik saatlerini büyük ölçüde azaltır ve kurulum ve işçilik maliyetlerini doğrudan düşürür.

Kolay Raysız Kurulum için 3.U-Stil Mini Ray Sistemi, güneş paneli çerçeveleri için istikrarlı üç noktalı destek sağlar ve özel kelepçeler, güçlü rüzgar direnciyle güvenli bir mekanik bağlantı oluşturarak çatı oluklarına sıkı bir şekilde kilitlenir. Genel sistem kararlılığı, geleneksel bağlama yöntemlerinin çok ötesindedir.

4. Uzun ana rayları ve çok sayıda konnektörü ortadan kaldıran sistem, hammadde kullanımını önemli ölçüde azaltır. Kompakt mini raylar ve standartlaştırılmış paketleme, depolama alanından ve nakliye maliyetlerinden tasarruf sağlayabilir, watt başına lojistik ve malzeme masraflarını düşürerek müşterilere doğrudan ekonomik faydalar sağlayabilir.

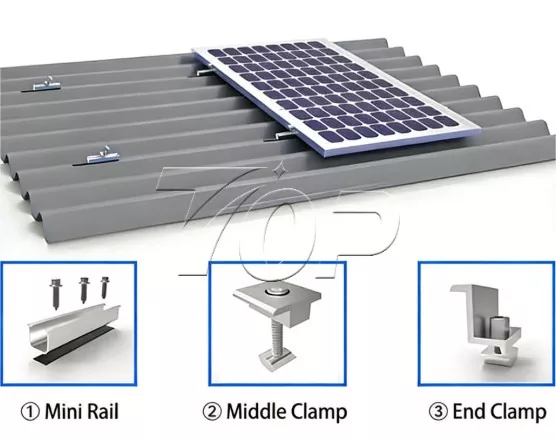

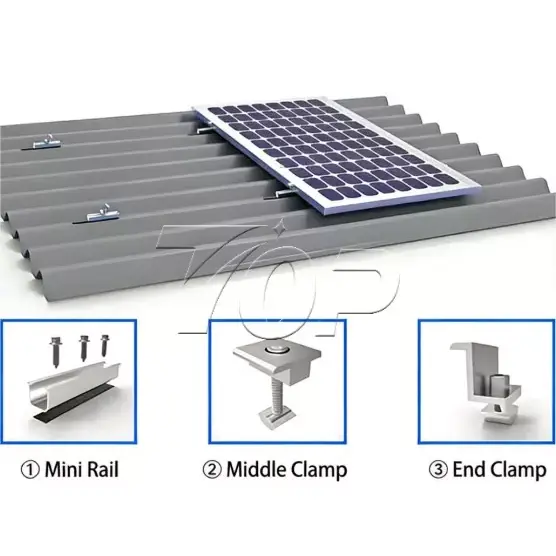

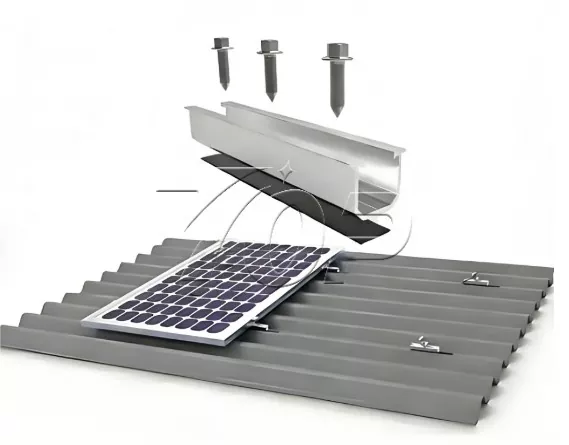

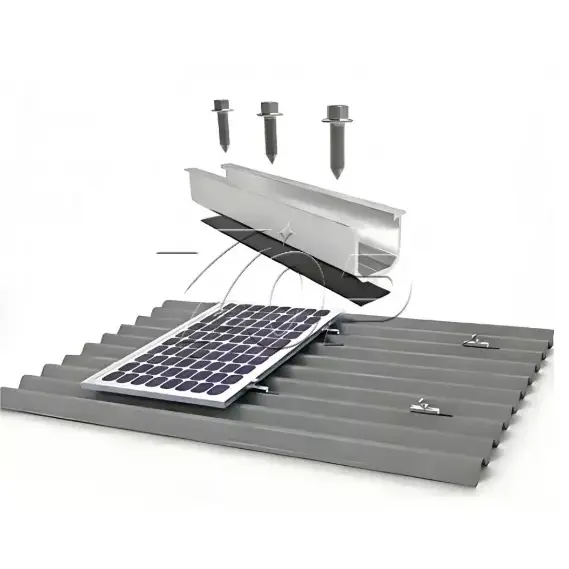

Ürün Kurulumu

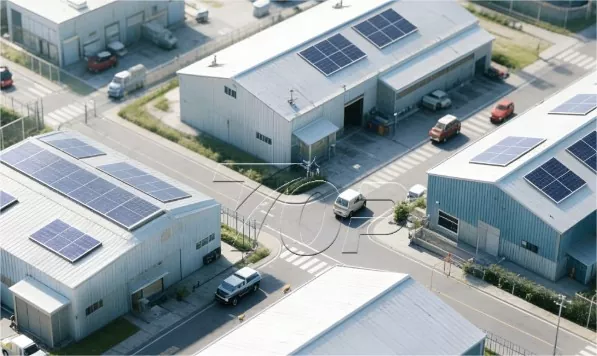

Uygulama Örneği

Topfencesolar, profesyonel bir üretici olarak, endüstriyel binaların karmaşık çatı ortamı ve yük taşıma kısıtlamaları için yüksek mukavemetli U şeklinde raylar tasarlamıştır. Geleneksel tasarımlarla karşılaştırıldığında bu raylar ağırlığı yaklaşık %30 oranında azaltarak elektrik maliyetlerini düşürür. Düşük maliyetli, yüksek verimli ve yeşil enerji yükseltmeli fotovoltaik modüller sağlıyoruz. Herhangi bir çiziminiz varsa veya profesyonel kişiselleştirmeye ihtiyacınız varsa, lütfen bunları bize göndermekten çekinmeyin.

Ürün SSS:

Bu montaj sistemi metal çatıma zarar verir mi?

Hayır, olmayacak. Sistem, IBR çatınızın tepe noktalarına doğrudan tutunan özel kelepçeler kullanır. Delme yok, su yalıtım katmanına veya çatı yapısına zarar yok. Bu sistem her türlü sızıntı riskini tamamen ortadan kaldırmaktadır.

Rüzgar direnci nasıl? Güvenli mi?

U-Stil Mini Raylı Güneş Enerjili Montaj Sistemi, yükün eşit dağılımını sağlayan istikrarlı bir üç noktalı destek sunar. Özel kelepçeler, mekanik bir kilit oluşturmak için çatı oluklarına sıkı bir şekilde entegre edilmiştir ve rüzgar direnci kapasitesi, geleneksel kelepçeleme yöntemlerininkini aşmaktadır.

Bu sistemin kurulum süreci nedir? Özel aletlere ihtiyaç var mı?

Süreç çok basit. Birincisi düzen ve işaretlemedir. İkinci olarak U tarzı mini rayların yerleştirilmesi. Üçüncüsü, rayları çatı tepelerine kelepçelerle sabitlemektir. Dördüncüsü güneş panellerinin güvenliğidir.

"Raysız" tasarım sistemin burulma sağlamlığını ve uzun vadeli performansını nasıl etkiler?

Çoklu U raylarının dağıtılmış desteği mükemmel burulma stabilitesi sağlar. Panel çerçevesi ile çatı yapısı arasındaki doğrudan kısa açıklıklı bağlantı, kaldıraç etkilerini ve dinamik gerilimi azaltarak, uzun açıklıklı ray sistemlerine kıyasla üstün uzun vadeli yorulma direncine katkıda bulunur.
